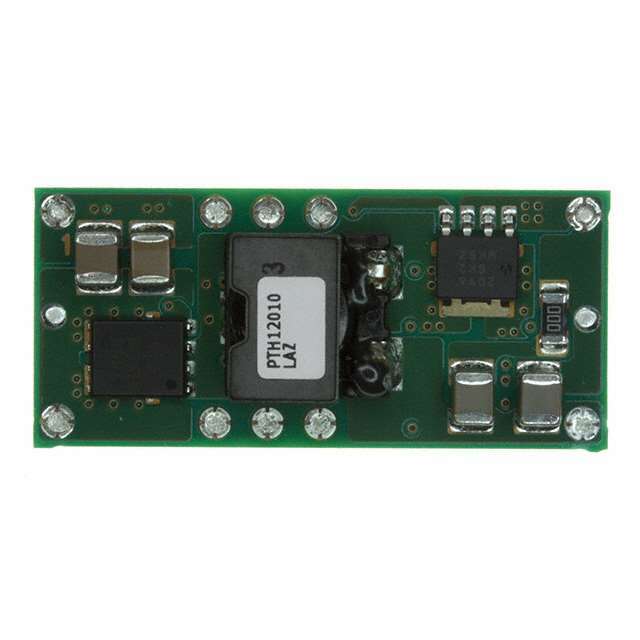

PTH12010LAZT

Описание для PTH12010LAZT от Texas Instruments

Общее описание

PTH12010LAZT от Texas Instruments - это высокопроизводительный, однофазный преобразователь постоянного напряжения с точкой нагрузки (PoL), который предоставляет возможности энергоэффективного преобразования напряжения для использования в мощных системах. Этот модуль является не изолированным и предназначен для монтажа на поверхность печатной платы. Это делает его идеальным выбором для применения в современных электронных устройствах, включая сервера, телекоммуникационное оборудование и другие системы, требующие надежного и стабильного питания.

Преимущества

• Высокая эффективность: КПД до 89%, что позволяет снизить потери энергии и улучшить тепловой режим работы устройства.
• Широкий диапазон выходного напряжения: выходное напряжение можно настраивать от 0.8V до 1.8V для различных применений.
• Высокий выходной ток: поддержка выходного тока до 12А.
• Надежность и безопасность: встроенные функции защиты, такие как защита от перегрузки по току (OCP) и защита от пониженного напряжения (UVLO).
• Компактность: компактные размеры модуля (34.8 мм x 15.7 мм x 9.7 мм), позволяющие экономить место на печатной плате.

Недостатки

• Устаревший статус: устройство является устаревшим (Obsolete), что может затруднить его закупку и поддержку в будущем.

Типовое использование

• Системы информационно-коммуникационных технологий (ИТК)
• Телевизионные и телекоммуникационные устройства
• Серверное оборудование
• Системы хранения данных
• Автоматизация промышленных процессов

Рекомендации по применению

• Монтаж на поверхность печатной платы для минимизации пространственных требований.
• Использование в приложениях, требующих стабильного и надежного питания с высоким выходным током.
• Рекомендуется проверка тепловых условий для обеспечения стабильной работы в диапазоне температур от -40°C до +85°C.

Основные технические характеристики

• Тип устройства: Неизолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (минимум): 10.8V
• Входное напряжение (максимум): 13.2V
• Выходное напряжение 1: 0.8V ~ 1.8V
• Максимальный выходной ток: 12A
• Применение: ИТК (Коммерческое использование)
• Функции: Удаленное включение/выключение, OCP, UVLO
• Диапазон рабочих температур: -40°C ~ 85°C
• Эффективность: до 89%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 10-SMD модуль
• Размеры: 34.8 мм (Длина) x 15.7 мм (Ширина) x 9.7 мм (Высота)

Возможные аналоги

Поскольку PTH12010LAZT является устаревшим устройством, возможно рассмотреть аналогичные преобразователи от Texas Instruments или других производителей, которые имеют сходные характеристики и функциональные возможности, такие как:

• Texas Instruments PTD08A020W: Поддерживает схожие выходные напряжения и токи.
• Murata OKR-T/3-W12-C: Аналогичный PoL модуль с выходной мощностью до 3А.
• CUI Inc. VXO78-500-M: Обеспечивает устойчивое выходное напряжение в компактном корпусе.

Эти компоненты могут обеспечить схожую функциональность и качество для ваших применений.
