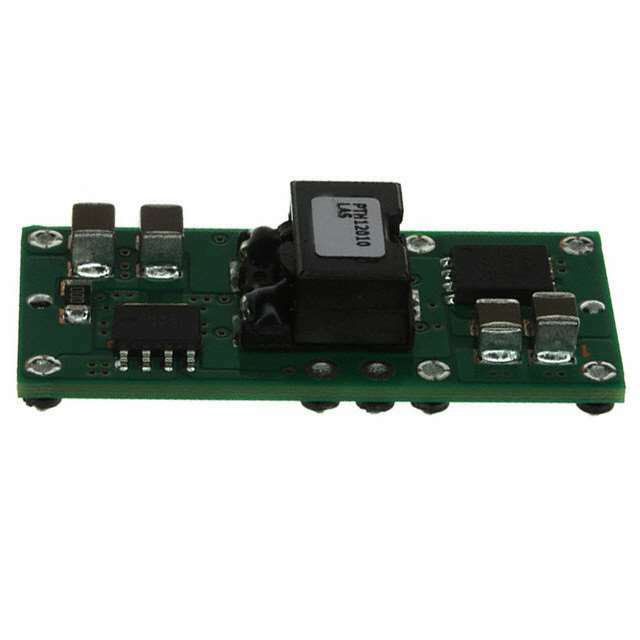

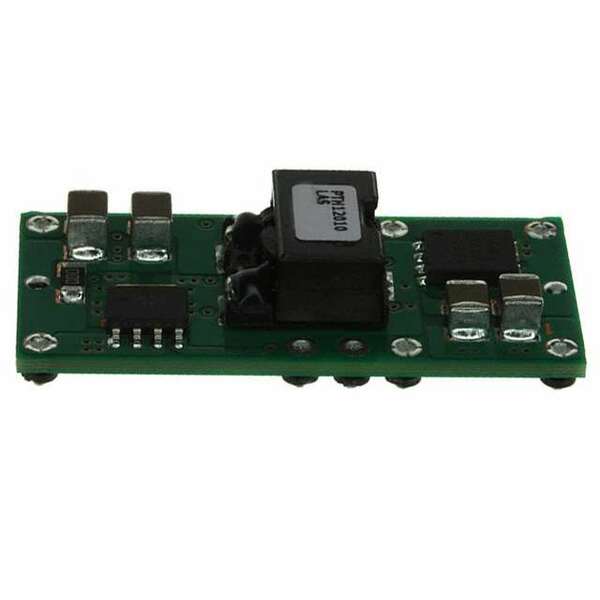

PTH12010LAST

Описание для PTH12010LAST от Texas Instruments

Общее описание

PTH12010LAST — это преобразователь постоянного тока (DC-DC) без гальванической развязки от Texas Instruments, предназначенный для использования в системах точечного питания (PoL). Этот модуль поддерживает широкий диапазон входных напряжений от 10,8В до 13,2В и выходное напряжение, регулируемое в пределах от 0,8В до 1,8В. Максимальный выходной ток достигает 12А, что делает его отличным выбором для приложений, требующих высокой мощности и гибкости в настройке выходных параметров.

Преимущества

• Высокая эффективность: До 89%, что значительно снижает потери энергии и тепловыделение.
• Компактный размер: Легко интегрируется в различные системы благодаря малым габаритам (34,8мм x 15,7мм x 9,7мм).
• Гибкость в настройке: Регулируемое выходное напряжение позволяет адаптировать модуль под конкретные нужды.
• Устойчивость к перегрузкам: Встроенная защита от перегрузок по току (OCP) и защита от пониженного входного напряжения (UVLO).

Недостатки

• Устаревший статус: Модуль считается устаревшим, и его может быть трудно найти в наличии.
• Ограниченный диапазон входных напряжений: Требует строго определённого диапазона входного напряжения от 10,8В до 13,2В.

Типовое использование

• Промышленная электроника
• Оборудование для информационных технологий (ITE)
• Источники питания для процессоров и других высокопроизводительных микросхем
• Энергетические системы и системы управления

Рекомендации по применению

• Монтаж: Поверхностный монтаж (SMD) упрощает интеграцию в готовые печатные платы.
• Охлаждение: При использовании на максимальных характеристиках рекомендуется обеспечить дополнительное охлаждение для поддержания оптимальной рабочей температуры.
• Защита: Включите в схему защиты от перегрузок по току и защита от пониженного входного напряжения.

Основные технические характеристики

• Тип: Модуль питания без гальванической развязки (Non-Isolated PoL)
• Количество выходов: 1
• Входное напряжение (мин): 10,8В
• Входное напряжение (макс): 13,2В
• Выходное напряжение: 0,8В ~ 1,8В
• Максимальный выходной ток: 12А
• Эффективность: До 89%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Размеры: 34,8мм x 15,7мм x 9,7мм

Возможные аналоги

• PTH12050WAZ от Texas Instruments — аналогичный регулятор с выходом 0,8 ~ 1,8V и током до 10A.
• OKR-T/10-W12-C от Murata Power Solutions — аналогичный регулятор с выходом 0,752 ~ 5,5V и током до 10A.

PTH12010LAST — это надежный и эффективный модуль для критически важных систем, требующих точечного питания с высоким выходным током.
