PTH12010LAS

PTH12010LAS от Texas Instruments

Общее описание

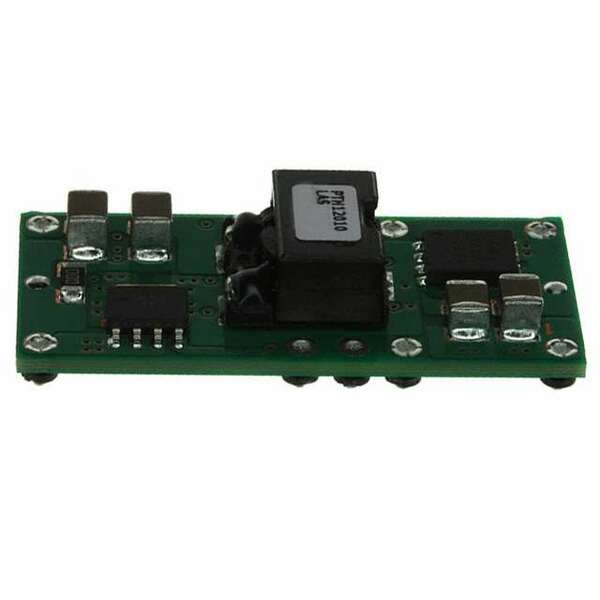

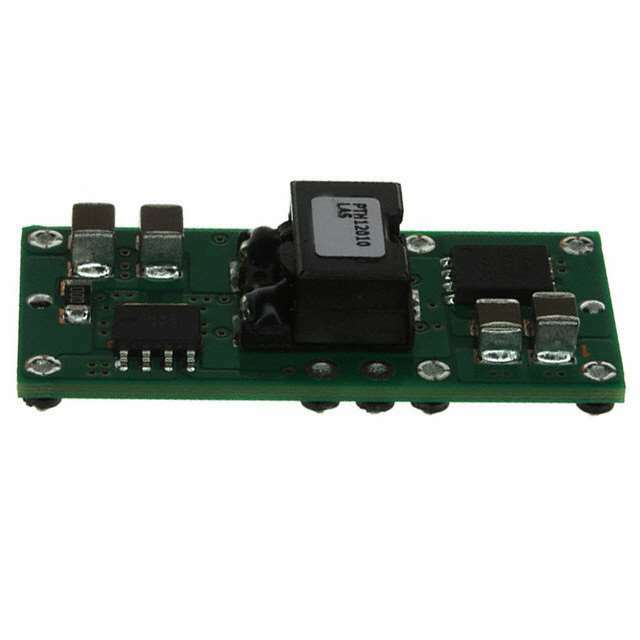

PTH12010LAS — это высокоэффективный непромежуточный модуль преобразователя постоянного тока из серии Point-of-Load (PoL) от Texas Instruments. Этот модуль предназначен для преобразования входного напряжения в диапазоне от 10.8V до 13.2V в регулируемое выходное напряжение от 0.8V до 1.8V, при максимальном выходном токе до 12A. Модуль идеально подходит для применения в ITE (Информационные Технологии и Оборудование).

Преимущества

• Высокая эффективность: до 89%, что снижает тепловыделение и повышает общую эффективность системы.
• Компактный размер: модуль имеет небольшие размеры, что облегчает его интеграцию в различные схемы.
• Простота использования: наличием встроенных функций, таких как дистанционное включение/выключение, защита от перенапряжения и защита от пониженного напряжения.
• Широкий температурный диапазон: от -40°C до 85°C, что позволяет использовать его в различных условиях эксплуатации.

Недостатки

• Непосредственная реализация: так как данный модуль не изолирован, он может быть менее подходящим для приложений, требующих гальванической изоляции между входом и выходом.

Типовое использование

• Информационные технологии и оборудование (ITE)
• Модульные системы питания
• Высокопроизводительные вычисления
• Серверы и сетевые устройства
• Телекоммуникационные устройства

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 10.8V - 13.2V для корректной работы модуля.
• Используйте подходящий радиатор или иные методы охлаждения при работе на максимальной мощности для предотвращения перегрева.
• Проверяйте правильность подключения выходного напряжения в соответствии с требованиями вашей схемы.
• Регулярно проводите тестирование и профилактику для обеспечения стабильной работы модуля.

Основные технические характеристики

• Входное напряжение: 10.8V - 13.2V
• Выходное напряжение: 0.8V - 1.8V
• Максимальный выходной ток: 12A
• Эффективность: до 89%
• Функции: дистанционное включение/выключение, защита от перенапряжения (OCP), защита от пониженного напряжения (UVLO)
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: поверхностный монтаж (SMD)
• Размеры: 34.8mm x 15.8mm x 9.6mm

Возможные аналоги

• PTH12000WAS от Texas Instruments – ещё один PoL модуль с аналогичными характеристиками и входным диапазоном напряжений.
• PTV12010AAS от Texas Instruments – также PoL модуль с аналогичными выходными параметрами, но с возможностью более гибкой настройки.

Texas Instruments PTH12010LAS предоставляет надёжное и эффективное решение для множества приложений, требующих стабилизированного понижающего преобразователя постоянного тока.
