PTH12000WAS

DC-DC Преобразователь PTH12000WAS от Texas Instruments

Общее описание

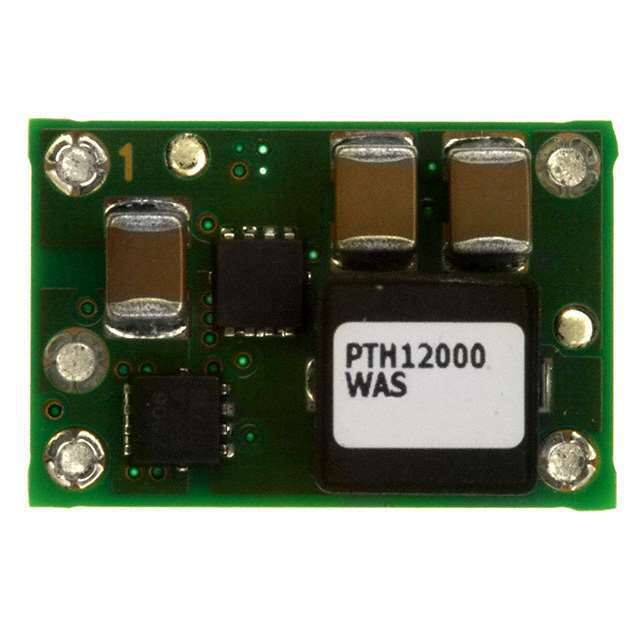

PTH12000WAS - это компактный, регулируемый, не изолированный DC-DC преобразователь от Texas Instruments, предназначенный для применения в системах управления питанием. Он обеспечивает выходное напряжение в диапазоне от 1.2V до 5.5V при максимальном выходном токе 6A. Модуль имеет входное напряжение от 10.8V до 13.2V и оснащен различными защитными функциями.

Преимущества

• Высокая эффективность до 92%, что минимизирует потери энергии.
• Компактные размеры (19.1 мм x 12.7 мм x 9.1 мм), что позволяет использовать модуль в ограниченном пространстве.
• Широкий диапазон выходного напряжения (1.2V до 5.5V), позволяющий гибко настроить питание различных устройств.
• Функции защиты: защита от перегрузки по току (OCP) и защита от пониженного входного напряжения (UVLO).

Недостатки

• Отсутствие гальванической изоляции, что может потребоваться в некоторых приложениях.
• Ограниченный диапазон входного напряжения (10.8V до 13.2V), что требует стабильного питающего источника.

Типовое использование

• Системы распределенного питания.
• Приборы телекоммуникаций.
• Аудио/видео аппаратура.
• Сетевое оборудование.
• Промышленные контроллеры.

Рекомендации по применению

• Обеспечьте стабильное входное напряжение в диапазоне от 10.8V до 13.2V для надежной работы модуля.
• Используйте соответствующие фильтрующие конденсаторы на входе и выходе для уменьшения пульсаций напряжения.
• При проектировании учитывайте теплоотвод, так как при максимальной нагрузке модуль может выделять значительное количество тепла.

Основные технические характеристики

Возможные аналоги

• PTH12010WAS: Имеет аналогичные характеристики, но способен обеспечить больший выходной ток.
• LMZ14203: Регулируемый полуватный силовой модуль с аналогичными диапазонами напряжений.

PTH12000WAS является идеальным выбором для использования в различных коммерческих и промышленных приложениях благодаря своей гибкости в настройке и высокой эффективности.
