PTH12000WAD

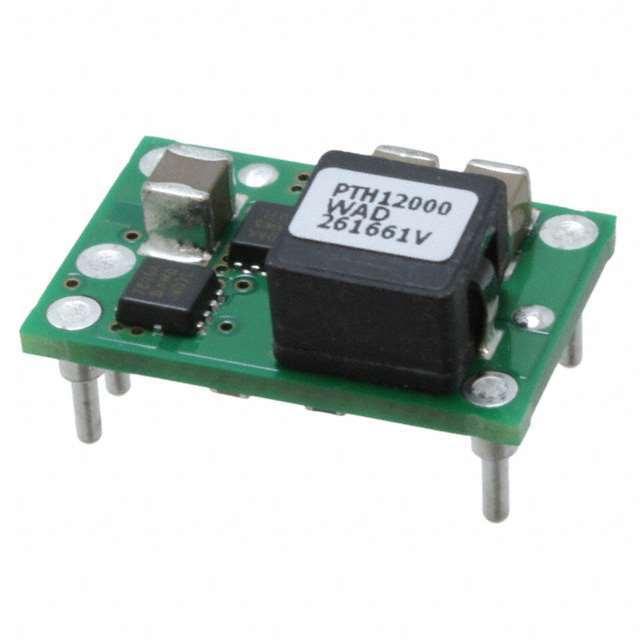

PTH12000WAD от Texas Instruments

Общее описание

DC-DC преобразователь PTH12000WAD от компании Texas Instruments представляет собой высокоэффективный модуль с одним выходом, предназначенный для понижения напряжения и стабилизации питания. Модуль поддерживает широкий входной диапазон напряжений от 10.8 В до 13.2 В и способен обеспечивать выходное напряжение в диапазоне от 1.2 В до 5.5 В при максимальном выходном токе до 6 А.

Преимущества

• Высокая эффективность: КПД до 92% позволяет снизить тепловые потери и повысить общую энергетическую эффективность системы.
• Компактные размеры: Модуль имеет небольшие габариты (19.1 мм x 12.7 мм x 8.6 мм), что упрощает интеграцию в ограниченное пространство.
• Широкий диапазон выходного напряжения: Позволяет использовать один модуль для разных приложений с разнообразными требованиями по питанию.
• Простота использования: Модуль выполнен в сквозном отверстии (Through Hole) для удобного монтажа.

Недостатки

• Ограниченный входной диапазон: Модуль поддерживает входное напряжение только от 10.8 В до 13.2 В, что может быть не достаточно для некоторых приложений.
• Неизолированный: Понижающий преобразователь не обеспечивает гальванической изоляции между входом и выходом.

Типовое использование

• Информационные технологии (ИТ)
• Коммерческие системы автоматизации
• Питание микроконтроллеров и цифровых систем
• Полевые устройства и телекоммуникационные систем

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 10.8 В – 13.2 В.
• При проектировании печатной платы обеспечьте достаточное охлаждение для поддержания стабильной работы.
• Используйте высококачественные сглаживающие конденсаторы для минимизации пульсаций напряжения на выходе.

Основные технические характеристики

• Тип: Неизолированный модуль понижающего преобразователя (Point of Load, PoL)
• Количество выходов: 1
• Входное напряжение: 10.8 В – 13.2 В
• Выходное напряжение: 1.2 В – 5.5 В
• Максимальный выходной ток: 6 А
• Эффективность: до 92%
• Рабочая температура: -40°C ~ 85°C
• Исполнение корпуса: 5-DIP модуль
• Размеры: 19.1 мм x 12.7 мм x 8.6 мм

Возможные аналоги

• OKR-T/6-W12-C от Murata Power Solutions
• LTM8031EY#PBF от Analog Devices
• R-78E5.0-1.5 от RECOM Power

Этот преобразователь подойдет для широкого спектра приложений, требующих надежного и эффективного питания различных цифровых и аналоговых устройств.
