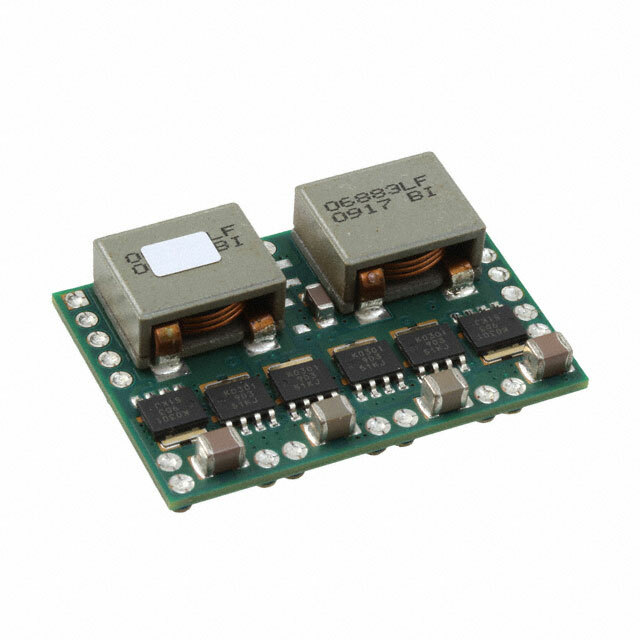

PTH08T255WAZ

PTH08T255WAZ - DC-DC Конвертер

Общее описание

PTH08T255WAZ от Texas Instruments представляет собой высокоэффективный полимодулятор (Point of Load, PoL) для питания различных электронных устройств и систем. Этот модуль является непрямым (non-isolated) DC-DC конвертером с возможностью регулировки выходного напряжения от 3 до 5.25V при входном напряжении от 8 до 14V, и максимальной силой тока 40А. Модуль разработан для поверхностного монтажа и имеет компактные размеры.

Преимущества

• Высокая эффективность: до 95%, что обеспечивает минимальные потери энергии и тепловыделение.
• Гибкость применения: возможность регулировки выходного напряжения.
• Защита: включает защиту от перегрузки по току (OCP), перегрева (OTP) и низкого входного напряжения (UVLO).
• Компактные размеры: 38.6 мм x 25.9 мм x 10.2 мм, что упрощает интеграцию в различные устройства.

Недостатки

• Отсутствие гальванической развязки: может требовать дополнительных мер по изоляции в чувствительных приложениях.
• Ограничения по входному напряжению: подходит только для диапазона входных напряжений от 8 до 14V.

Типовое использование

• Источники питания для IT-оборудования и телекоммуникационных устройств.
• Оборудование для автоматизации и промышленного контроля.
• Полупроводниковые устройства и системы, требующие стабильного и регулируемого питания.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 8-14V для обеспечения корректной работы.
• Используйте подходящее охлаждение, так как при высоких токах возможно значительное тепловыделение.
• Проверьте требования к монтажу для поверхностного монтажа (SMD), чтобы избежать неправильной установки.

Основные технические характеристики

• Тип: Непрямой PoL модуль
• Количество выходов: 1
• Входное напряжение: от 8V до 14V
• Выходное напряжение: 3V ~ 5.25V
• Максимальный ток на выходе: 40A
• Эффективность: до 95%
• Температурный диапазон: от -40°C до 85°C
• Размеры: 38.6 мм x 25.9 мм x 10.2 мм

Возможные аналоги

• PTD08A006WAD от Texas Instruments: компактный DC-DC конвертер с подобными характеристиками, но предназначенными для других диапазонов выходного напряжения.
• OKY-T/50-D12P-C от Murata: DC-DC конвертер с выходным напряжением до 5V и максимальным током 50A.

Используя PTH08T255WAZ от Texas Instruments в своих устройствах, вы получите надежное и эффективное решение для питания разнообразных электронных систем.
