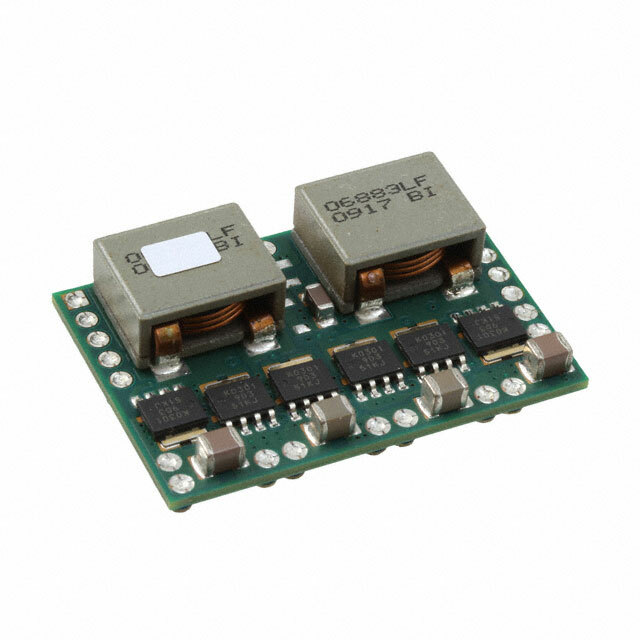

PTH08T255WAS

PTH08T255WAS от Texas Instruments

Общее описание

PTH08T255WAS – это DC-DC преобразователь от компании Texas Instruments, который представляет собой модуль с одним выходом. Этот преобразователь использует архитектуру Point of Load (PoL) для обеспечения стабильного выходного напряжения в пределах от 3 до 5.25 вольт при входном напряжении от 8 до 14 вольт. Модуль предназначен для поверхностного монтажа и имеет высокий КПД до 95%, что делает его удобным выбором для различных приложений, требующих высокой плотности мощности.

Преимущества

• Высокая эффективность: До 95%, что снижает потребление энергии и уменьшает тепловыделение.
• Компактные размеры: Размеры модуля составляют 38.6 мм x 25.9 мм x 10.2 мм, что позволяет экономить пространство на плате.
• Защита и надежность: Встроенные функции защиты, такие как защита от перенапряжения на выходе (OCP), защита от перегрева (OTP) и защита от пониженного напряжения на входе (UVLO).

Недостатки

• Количество выходов: Только один выход, что ограничивает использование в многоканальных схемах.
• Температурные ограничения: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий применения.

Типовое использование

• ИТ и телекоммуникационное оборудование
• Системы распределенного питания
• Промышленные и коммерческие системы управления

Рекомендации по применению

• Монтаж: Преобразователь предназначен для поверхностного монтажа, что требует соответствующих навыков пайки.
• Теплоотвод: Для поддержания стабильной работы в пределах допустимых температурных режимов рекомендуется использовать теплоотводящие покрытия или радиаторы.
• Питание: Убедитесь, что источник питания соответствует диапазону входных напряжений от 8 до 14 вольт.

Основные технические характеристики

• Входное напряжение: 8 ~ 14В
• Выходное напряжение: 3 ~ 5.25В
• Максимальный выходной ток: 40А
• КПД: 95%
• Размеры: 38.6 мм x 25.9 мм x 10.2 мм
• Рабочая температура: -40°C ~ 85°C
• Управляющие функции: Удалённое включение/выключение, защита от перенапряжения, защита от перегрева, защита от низкого напряжения

Возможные аналоги

• LTM4611 от компании Analog Devices
• PTV08A240WAD от Texas Instruments
• OKR-T/3-W12-C от Murata

PTH08T255WAS – это надежный и эффективный выбор для использования в приложениях, требующих высокосовременного преобразователя напряжения.
