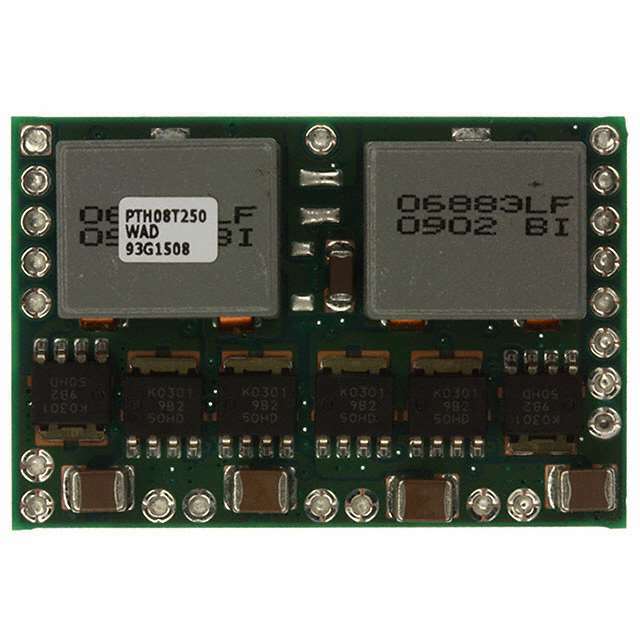

PTH08T250WAD от Texas Instruments

Общее Описание

PTH08T250WAD – это мощный DC-DC преобразователь от Texas Instruments, предназначенный для преобразования напряжения в широком диапазоне входных напряжений от 4.5V до 14V до регулируемого выходного напряжения в диапазоне от 0.7V до 3.6V при максимальном выходном токе 50A. Этот модуль представляет собой не изолированный преобразователь типа PoL (Point of Load), что делает его идеальным для использования в высокопроизводительных системах.

Преимущества

• Высокая эффективность: До 94%, что способствует снижению тепловых потерь.
• Широкий диапазон выходного напряжения: Регулируемое выходное напряжение от 0.7V до 3.6V.
• Высокий выходной ток: До 50А, что позволяет использовать модуль в нагрузках с высоким потреблением тока.
• Компактные размеры: 38.6mm x 25.9mm x 9.7mm, что упрощает интеграцию в плату.
• Широкий температурный диапазон: От -40°C до +85°C, что позволяет использовать модуль в различных условиях эксплуатации.

Недостатки

• Неизоляция: Модуль не обеспечивает гальваническую развязку между входом и выходом, что ограничивает его применение в некоторых критических приложениях.
• Требуется удовлетворительное охлаждение: Высокая нагрузка требует эффективной системы охлаждения для предотвращения перегрева.

Типовое Использование

• Информационные и телекоммуникационные устройства: Используется для создания стабилизированных напряжений для процессоров, памяти и других высокопотребляющих компонентов.
• Промышленные системы автоматизации: Применяется для питания сервоприводов и других исполнительных устройств.
• Радиоэлектронное оборудование: Используется в системах питания передающих и приемных станций.

Рекомендации по применению

• Установка на плату: Модуль предназначен для монтажа через отверстия (Through Hole), что обеспечивает надежное закрепление на плате.
• Соблюдение температурного режима: Важно обеспечить адекватное охлаждение модуля, чтобы избежать его перегрева и выхода из строя.
• Установка конденсаторов: Рекомендуется использование конденсаторов на входе и выходе для снижения пульсаций и стабилизации работы.

Основные Технические Характеристики

• Тип: Неизолированный PoL модуль
• Число выходов: 1
• Диапазон входного напряжения: 4.5V - 14V
• Диапазон выходного напряжения: 0.7V - 3.6V
• Максимальный выходной ток: 50А
• Эффективность: до 94%
• Температурный диапазон: -40°C до +85°C
• Размеры: 38.6mm x 25.9mm x 9.7mm

Возможные Аналоги

• PTV08T250WAD от Texas Instruments: Подобный модуль с аналогичными характеристиками, но может отличаться в деталях реализации.
• LTM4628 от Analog Devices: 8A, DC/DC µModule серии регуляторов

Этот мощный DC-DC преобразователь идеально подходит для использования в сложных системах с высокими требованиями к мощности и плотности компонентов.
