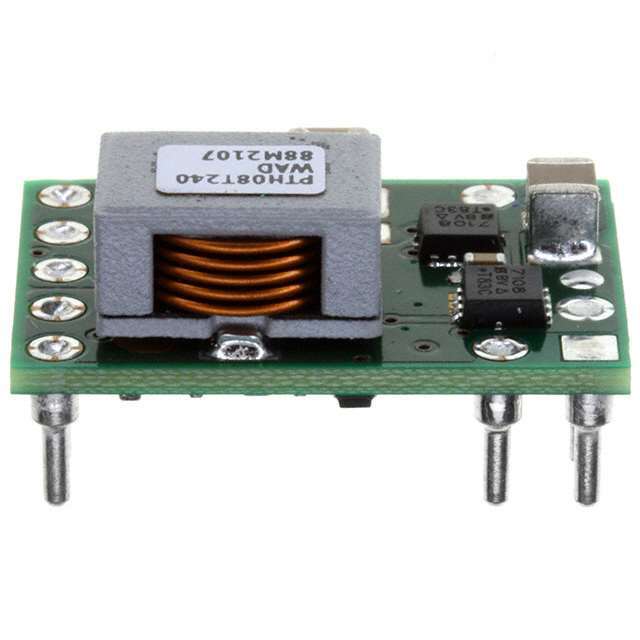

PTH08T241WAD

Описание для PTH08T241WAD от Texas Instruments

Общее Описание

PTH08T241WAD — это высокоэффективный преобразователь напряжения постоянного тока (DC-DC), специально разработанный для использования в промышленных и коммерческих приложениях. Это модуль типа PoL (Point of Load), который не обладает изоляцией выводов (non-isolated). Он выполняет преобразование входного напряжения в диапазоне от 4,5 до 14 В в широкий диапазон выходных напряжений от 0,69 до 5,5 В с максимальным током до 10 А.

Преимущества

• Высокая эффективность: До 95%, что уменьшает потери энергии и требования к охлаждению.
• Широкий диапазон входного напряжения: 4,5–14 В, что позволяет использовать модуль в различных источниках питания.
• Компактный и удобный для установки: Размеры модуля 22,1 мм x 15,7 мм x 8,6 мм.
• Широкий диапазон рабочих температур: От -40°C до 85°C, что делает его надежным выбором для экстремальных условий эксплуатации.
• Простота интеграции: Выполненный в корпусе 11-DIP, модуль легко монтируется через отверстия.

Недостатки

• Отсутствие изоляции между входом и выходом требует осторожности при проектировании схемы для предотвращения возможных коротких замыканий.

Типовое Использование

• Преобразователи напряжения в системах питания ITE (Информационные технологии и оборудование)
• Питание микроконтроллеров и цифровых схем
• Использование в промышленных и коммерческих системах

Рекомендации по Применению

• Убедитесь, что входное напряжение находится в пределах от 4,5 до 14 В.
• Обеспечьте правильное рассеивание тепла, чтобы поддерживать модуль в допустимых температурных рамках.
• Используйте соответствующие компоненты фильтрации для минимизации электромагнитных наводок и для стабильной работы.

Основные Технические Характеристики

• Входное Напряжение: 4,5–14 В
• Выходное Напряжение: 0,69–5,5 В
• Максимальный Ток Выхода: 10 А
• КПД: До 95%
• Рабочая Температура: -40°C ~ 85°C
• Размеры: 22,1 мм x 15,7 мм x 8,6 мм
• Корпус: 11-DIP

Возможные Аналоги

• PTH08T251WAZ — аналогичный преобразователь с более высокой мощностью.
• OKR-T/6-W12-C от Murata — альтернативный полевой модуль с подобными характеристиками.

Если у вас возникнут дополнительные вопросы или потребуется помощь в проектировании схем с использованием этого компонента, не стесняйтесь обращаться!
