PTH08T240WAZ

PTH08T240WAZ от Texas Instruments

Общее описание

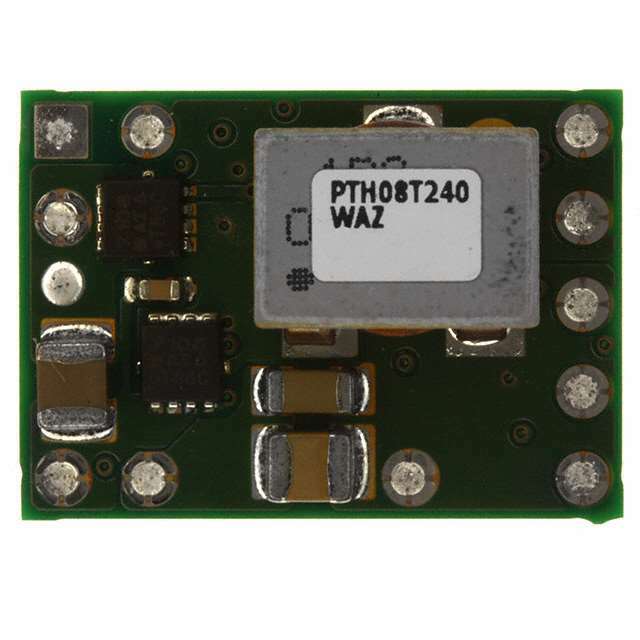

PTH08T240WAZ — это компактный DC/DC преобразователь, не изолированный модуль питания точечной нагрузки (PoL), разработанный компанией Texas Instruments. Данный модуль позволяет эффективно преобразовывать напряжение входного источника в диапазоне от 4,5 до 14 В в регулируемое выходное напряжение от 0,69 В до 5,5 В. Он обеспечивает выходной ток до 10 А и отличается высокой эффективностью и стабильностью работы в широком диапазоне температур.

Преимущества

• Высокая эффективность (до 95%): Позволяет минимизировать потери энергии и нагрев.
• Широкий диапазон входного напряжения: От 4,5 В до 14 В, что делает модуль универсальным для различных применений.
• Выходное напряжение регулируемое: От 0,69 В до 5,5 В, позволяет настроить оптимальный режим для различных нагрузок.
• Компактный размер: Удобен для использования в устройствах с ограниченным пространством.
• Набор защитных функций: Встроенные функции защиты от токов короткого замыкания (OCP), перегрева (OTP) и пониженного напряжения (UVLO).

Недостатки

• Неизолированный характер: Возможно, не подойдет для всех применений, требующих гальванической развязки.

Типовое использование

• Питание процессоров и других цифровых микросхем.
• Телекоммуникационные системы.
• Информационные и промышленные системы.
• Коммерческое оборудование информационных технологий (ITE).

Рекомендации по применению

• Обеспечьте достаточное охлаждение: поддерживайте рабочую температуру в пределах -40°C ~ 85°C.
• Используйте в схеме радиаторы, если необходим высокий выходной ток, чтобы избежать перегрева.
• Разместите модуль на плате с оптимальными трассировками для минимизации электромагнитных помех.

Основные технические характеристики

• Входное напряжение: 4,5 В ~ 14 В
• Выходное напряжение: 0,69 В ~ 5,5 В
• Максимальный выходной ток: 10 А
• КПД: 95%
• Рабочая температура: -40°C ~ 85°C
• Функции защиты: OCP, OTP, UVLO
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 11-SMD модуль
• Габариты: 22.1 мм (длина) x 15.8 мм (ширина) x 9.1 мм (высота)

Возможные аналоги

• LMZ23610 от Texas Instruments
• OKI-78SR-5/1.5-W36-C от Murata Power Solutions
• LTM4625EY#PBF от Analog Devices

Для получения более подробной информации и технической документации, пожалуйста, обратитесь к официальному сайту производителя Texas Instruments.
