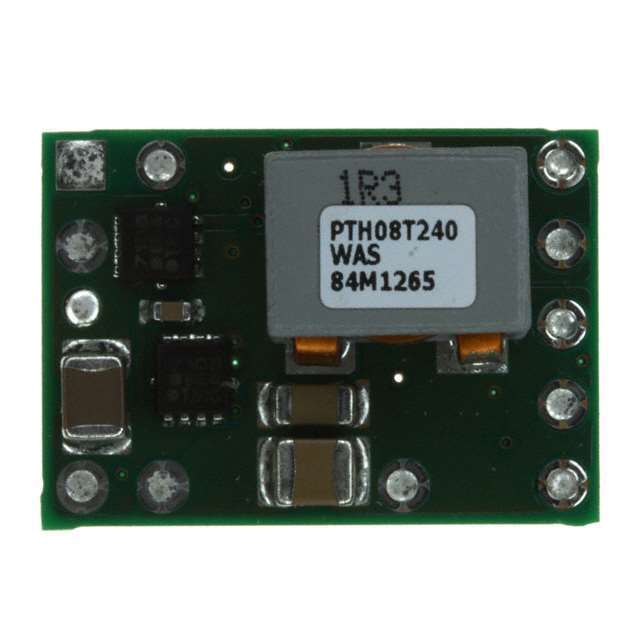

PTH08T240WAS

PTH08T240WAS от Texas Instruments

Общее описание

PTH08T240WAS — это высокоэффективный понижающий DC-DC конвертер (преобразователь напряжения) с одной выходной линией от ведущего производителя Texas Instruments. Этот компактный модуль предназначен для поверхностного монтажа и обеспечивает широкий диапазон входных напряжений от 4.5V до 14V с регулируемым выходным напряжением от 0.69V до 5.5V и максимальным выходным током до 10A.

Преимущества

• Высокая эффективность: Коэффициент преобразования достигает до 95%, что существенно снижает тепловыделение.
• Компактные размеры: Габариты модуля позволяют размещать его в ограниченном пространстве — 22.1 мм x 15.8 мм x 9.1 мм.
• Широкий диапазон входных напряжений: От 4.5V до 14V, он подходит для различных приложений.
• Регулируемое выходное напряжение: От 0.69V до 5.5V, что делает модуль универсальным для использования в различных схемах.
• Надежность: Присутствуют защитные функции, такие как защита от перенапряжения (OCP), защита от перегрева (OTP), и защита от низкого входного напряжения (UVLO).

Недостатки

• Высокая стоимость по сравнению с аналогами с менее широкими функциональными возможностями.
• Неизолированный тип конвертера, что может ограничивать его применение в некоторых специфических условиях, требующих гальванической развязки.

Типовое использование

• Промышленные и коммерческие информационные и телекоммуникационные системы.
• Встроенные системы и микроконтроллеры.
• Модули питания для серверных систем, маршрутизаторов и коммутаторов.
• Переносные и аккумуляторные устройства, требующие хронически низких напряжений.

Рекомендации по применению

• Для обеспечения оптимальной работы и долговечности конвертера необходимо обеспечить адекватное охлаждение и вентиляцию, особенно при высоких нагрузках.
• Избегайте работы с напряжениями или токами, превышающими допустимые пределы, чтобы предотвратить повреждение модуля.
• Используйте качественные и проверенные пассивные компоненты (например, конденсаторы и резисторы) для фильтрации и стабилизации выходного напряжения.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 14V
• Выходное напряжение 1: 0.69 ~ 5.5V
• Максимальный выходной ток: 10A
• Эффективность: До 95%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный (SMD)
• Пакет/Корпус: 11-SMD модуль
• Размеры: 22.1мм x 15.8мм x 9.1мм

Возможные аналоги

• LTM4641 от Analog Devices - модуль с аналогичной функциональностью и диапазонами входного и выходного напряжений.
• OKI-T/3-W40P-C от Murata Power Solutions - аналогичный понижающий конвертер для приложений с пониженным напряжением.
• PTN78000AAZ от Texas Instruments - другой высокоэффективный понижающий модуль от того же производителя.

PTH08T240WAS является надежным выбором для проектов, требующих высокоэффективного и компактного понижающего преобразователя напряжения.
