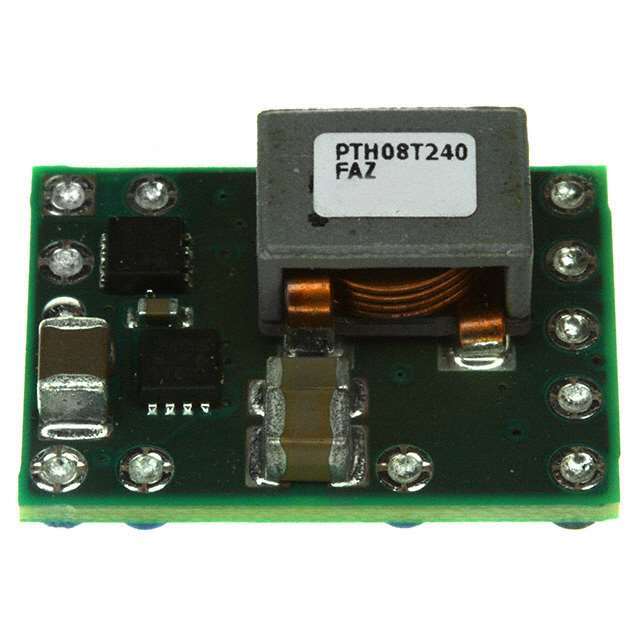

PTH08T240FAZT

PTH08T240FAZT от Texas Instruments

Общее Описание

PTH08T240FAZT – это повышающий/понижающий DC-DC преобразователь, спроектированный для использования в низковольтных системах. Данный модуль является частью семейства преобразователей с одной выходной схемой (PoL, Point of Load), которые широко используются в приложениях для питания микропроцессоров, DSP и ASIC.

Преимущества

• Компактность: Размеры корпуса составляют всего 22.1 x 15.7 x 9.1 мм, что позволяет интегрировать модуль в системы с ограниченным пространством.
• Высокая эффективность: До 90%, что минимизирует тепловыделение и увеличивает эффективность работы системы.
• Широкий диапазон входного напряжения: От 4.5 до 14 В, что обеспечивает гибкость при выборе источника питания.
• Надежность: Встроенные функции защиты от перегрузки по току (OCP), перегрева (OTP) и низковольтного замыкания (UVLO).

Недостатки

• *Мощность выхода ограничена 10 амперами, что может быть недостаточно для высокомощных приложений.
• Требуется внешняя конфигурация: Для полной настройки выходных параметров может потребоваться отдельный резистор.

Типовое Использование

• Питание микропроцессоров и DSP
• Питание вспомогательных схем ASIC
• Функции питания в системах связи и телекоммуникаций
• Использование в промышленной автоматизации и управления питанием серверов

Рекомендации по Применению

1. Оптимальное размещение: Располагайте преобразователь вблизи нагрузки для минимизации потерь.
2. Термическое управление: Используйте соответствующие тепловые интерфейсы для отвода тепла, чтобы предотвратить перегрев.
3. Настройка выходного напряжения: Для точной настройки выходного напряжения используйте внешний резистор или подстрочный резистор.
4. Подключение On/Off: Используйте функции удаленного включения/выключения для эффективного управления энергопотреблением.

Основные Технические Характеристики

• Диапазон входного напряжения: 4.5 В - 14 В
• Выходное напряжение: 0.69 В - 2 В
• Максимальный выходной ток: 10 А
• Функции защиты: OCP, OTP, UVLO
• Энергоэффективность: 90%
• Диапазон рабочих температур: -40°C до +85°C
• Корпус: SMD модуль, 11 выводов
• Размеры: 22.1 мм x 15.7 мм x 9.1 мм

Возможные Аналоги

• PTN78000WAH от Texas Instruments
• OKI-78SR-5/1.5-W36-C от Murata Power Solutions
• LMZ14203H от Texas Instruments

Этот преобразователь предоставляет надежное, гибкое и высокоэффективное решение для различных приложений в области электроники, требующих стабилизированного питания при низком напряжении.
