PTH08T231WAS

PTH08T231WAS от Texas Instruments

Общее описание

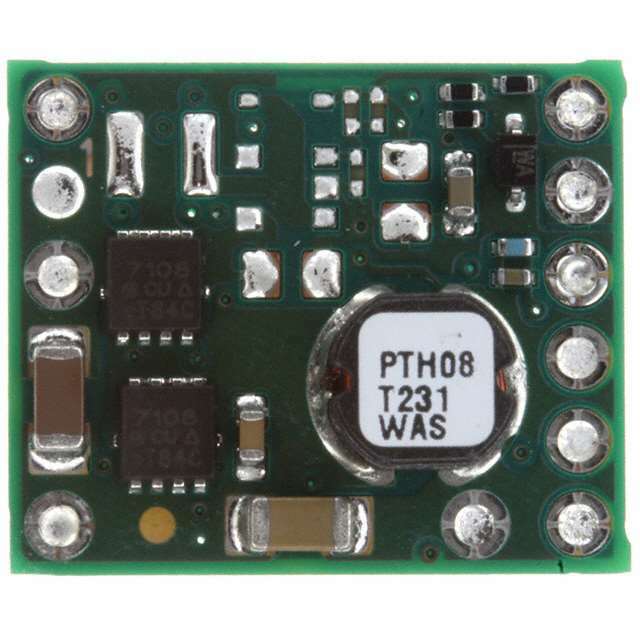

PTH08T231WAS - это высокоэффективный, ни однофазный модуль DC-DC преобразователя от Texas Instruments. Данный модуль обеспечивает широкий диапазон выходных напряжений от 0.69V до 5.5V с максимальным током до 6A, при входном напряжении от 4.5V до 14V. Он идеально подходит для применений, требующих стабилизации напряжения в условиях изменяющегося входного напряжения.

Преимущества

• Высокая эффективность: До 95%, что минимизирует потери энергии и тепловыделение.
• Широкий диапазон входного напряжения: Позволяет использовать модуль в различных приложениях.
• Компактный размер: Легко интегрировать в разнообразные проекты.

Недостатки

• Отсутствие полной изоляции: Может быть не подходящим для приложений, требующих гальванической изоляции между входом и выходом.
• Необходимость дополнительных компонентов: Для полноценной работы требуется наличие внешних компонентов, таких как конденсаторы.

Типовое использование

• Информационно-техническое оборудование: Используется в серверных и рабочей настольной электронике для стабилизации напряжения.
• Переносные устройства: Применяется в мобильных и других портативных устройствах.
• Коммуникационные системы: Обеспечивает стабильное питание в системах связи и коммуникаций.

Рекомендации по применению

• Тепломониторинг: Рекомендуется обеспечить адекватное рассеивание тепла. Это может быть достигнуто за счёт использования подходящих радиаторов или установкой в места с хорошим воздушным потоком.
• Электрическое проектирование: Необходимо использовать правильные конденсаторы на входе и выходе для обеспечения стабильности работы.

Основные технические характеристики

• Тип: Ни однофазный PoL модуль
• Количество выходов: 1
• Входное напряжение: 4.5V - 14V
• Выходное напряжение: 0.69V - 5.5V
• Максимальный выходной ток: 6A
• Уровень КПД: До 95%
• Температурный диапазон: -40°C до +85°C
• Особенности: Включение/выключение дистанционно, защита от перегрузки по току (OCP), защита от перегрева (OTP), защита от понижения входного напряжения (UVLO)
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус / Размеры: 10-SMD модуль / 19.1 мм x 15.7 мм x 9.1 мм

Возможные аналоги

• OKL-T/6-W12: Аналогичный преобразователь от Murata Power Solutions.
• PMU650: Компактный модуль DC-DC от Artesyn Embedded Technologies.

Заключение

PTH08T231WAS от Texas Instruments представляет собой надежное и эффективное решение для стабилизации напряжения в широком спектре применений. Благодаря высоким показателям эффективности и компактным размерам, он легко интегрируется в различные устройства, обеспечивая стабильное и качественное питание.
