PTH08T230WAD

PTH08T230WAD от Texas Instruments

Общее описание

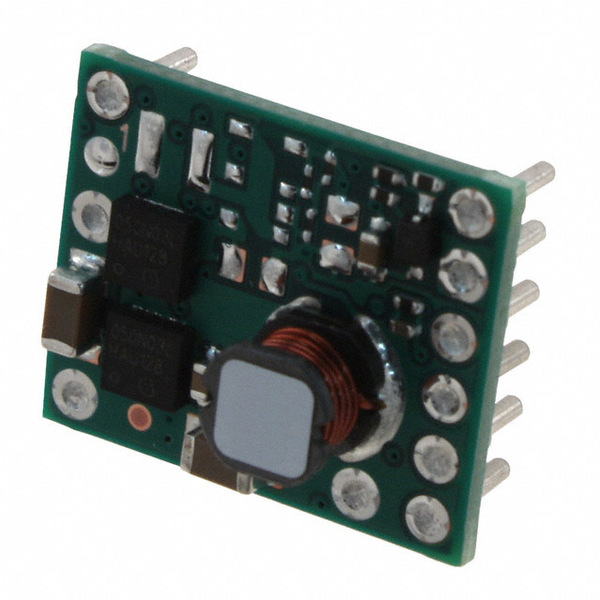

PTH08T230WAD - это модуль DC-DC преобразователя понижающего типа (PoL) от Texas Instruments, предназначенный для неинвертирующих приложений. Он предлагает высокую эффективность преобразования и подойдет для различных коммерческих и промышленных приложений.

Преимущества

• Высокая эффективность: До 95% при максимальной нагрузке.
• Широкий входной диапазон: от 4.5V до 14V, что позволяет использовать модуль в различных системах электропитания.
• Гибкость в настройках выходного напряжения: Регулируемое выходное напряжение в диапазоне от 0.69V до 5.5V.
• Компактный размер: Размеры модуля составляют всего 0.75" на 0.62" на 0.34" (19.1mm x 15.7mm x 8.6mm), что делает его удобным для интеграции в ограниченные пространства.

Недостатки

• Требуется тщательное охлаждение при работе на максимальных нагрузках для предотвращения перегрева.
• Ограниченная выходная мощность до 6A, что может быть недостаточным для некоторых высокопроизводительных приложений.

Типовое использование

• Питание микроконтроллеров и других цифровых схем.
• Промышленные системы автоматики и управления.
• Серверное и телекоммуникационное оборудование.
• Регуляторы напряжения для различных периферийных устройств.

Рекомендации по применению

• Используйте подходящий радиатор или систему охлаждения для обеспечения стабильной работы при максимальной нагрузке.
• Убедитесь в наличии стабильного входного напряжения в пределах 4.5V - 14V для оптимальной производительности модуля.
• Следите за правильной установкой и подключениями для предотвращения короткого замыкания и других возможных сбоев.

Основные технические характеристики

• Тип: Non-Isolated PoL Module
• Количество выходов: 1
• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 14V
• Выходное напряжение: 0.69V ~ 5.5V
• Максимальный выходной ток: 6A
• Эффективность: до 95%
• Температурный диапазон: -40°C ~ 85°C
• Тип монтажа: сквозное отверстие (Through Hole)
• Размеры корпуса: 0.75" L x 0.62" W x 0.34" H (19.1mm x 15.7mm x 8.6mm)

Возможные аналоги

• PTV08-series: от Texas Instruments для других специфических выходных диапазонов и конфигураций.
• LTM4620: от Analog Devices, также представляющий собой высокоэффективный DC-DC понижающий модуль.

Если есть дополнительные вопросы или требуется более развернутая информация, пожалуйста, обратитесь к документации от производителя или свяжитесь с нашим техподдержкой.
