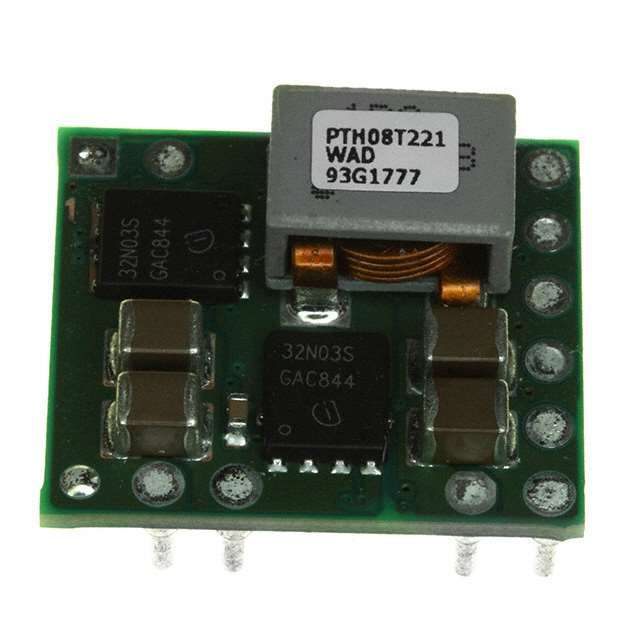

PTH08T221WAD

PTH08T221WAD от Texas Instruments

Общее описание

PTH08T221WAD — это высокопроизводительный модуль DC-DC преобразователя от Texas Instruments, предназначенный для использования в промышленных и коммерческих приложениях. Этот модуль обеспечивает выходное напряжение в диапазоне от 0.69 до 5.5 В при входном напряжении от 4.5 до 14 В и способен обеспечить выходной ток до 16 А. Преобразователь выполнен в компактном форм-факторе и подходит для монтажа в отверстия.

Преимущества

• Высокая эффективность: До 95%, что позволяет минимизировать потери энергии.
• Широкий диапазон входных напряжений: Поддерживает работу при входных напряжениях от 4.5 до 14 В.
• Высокая плотность мощности: Компактный размер при высокой выходной мощности.
• Допустимый температурный диапазон эксплуатации: -40°C до 85°C, что делает его пригодным для использования в различных условиях.

Недостатки

• Монтаж в отверстия: Требует больше усилий при установке по сравнению с поверхностным монтажом.
• Нет гальванической развязки: Ограничивает использование в приложениях, требующих изоляции между входом и выходом.

Типовое использование

• Серверные питания и системы хранения данных
• Телекоммуникационное оборудование
• Индустриальные и коммерческие приложения, требующие надежного и стабильного источника питания

Рекомендации по применению

Для оптимальной производительности рекомендуется использовать PTH08T221WAD в сочетании с качественными фильтрами и конденсаторами на входе и выходе, поддерживая стабильность напряжения и снижая уровень помех.

Основные технические характеристики

• Тип: Преобразователь DC-DC полусинхронного понижения напряжения
• Количество выходов: 1
• Входное напряжение (Мин): 4.5 В
• Входное напряжение (Макс): 14 В
• Выходное напряжение: 0.69 ~ 5.5 В
• Максимальный выходной ток: 16 А
• Температурный диапазон эксплуатации: -40°C ~ 85°C
• КПД: до 95%
• Тип монтажа: В отверстия (Through Hole)
• Корпус/исполнение: 11-DIP Module
• Размеры: 22.1 мм × 19.1 мм × 8.6 мм

Возможные аналоги

• PTH08T230WAD от Texas Instruments
• LTM4650EY от Analog Devices
• OKI-T/36-W40N-C от Murata Power Solutions

PTH08T221WAD от Texas Instruments — это надежное решение для приложений, требующих высокоэффективного и компактного источника питания с высоким выходным током.
