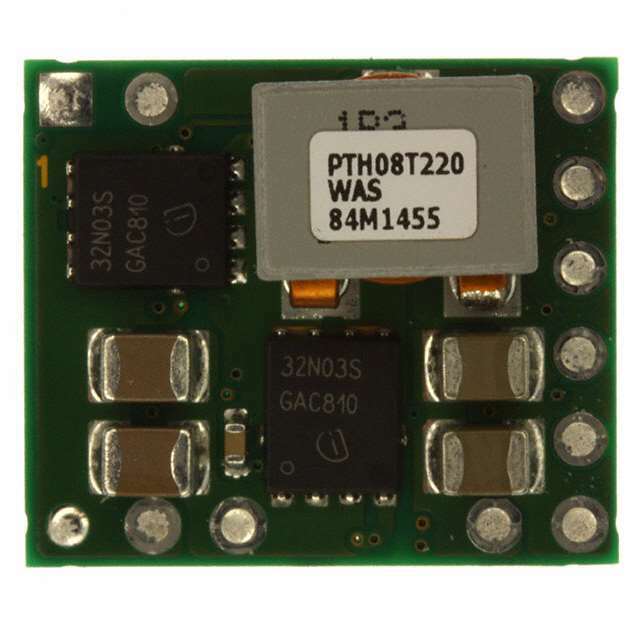

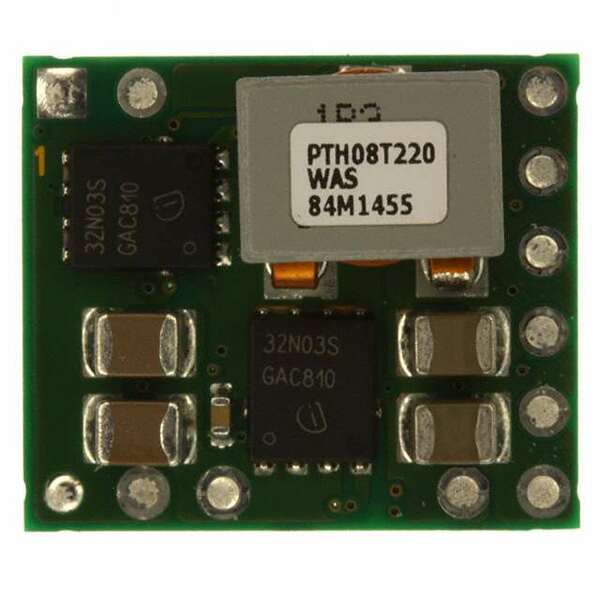

PTH08T220WAS

PTH08T220WAS от Texas Instruments

Общее описание:

PTH08T220WAS - это высокоэффективный понижающий (DC-DC) преобразователь Point-of-Load (POL) от компании Texas Instruments. Преобразователь предназначен для обеспечения стабильного питания для широкого спектра промышленных и коммерческих приложений. Он имеет высокую мощность в компактном корпусе и обладает многочисленными функциями защиты.

Преимущества:

• Высокая эффективность: До 95%, что снижает потери энергии и теплоотдачу.
• Широкий диапазон входного напряжения: От 4.5 до 14 В, что обеспечивает гибкость в применении.
• Компактный размер: 22.1 мм x 19.1 мм x 9.1 мм, что позволяет его легко интегрировать в ограниченное пространство.
• Многочисленные защитные функции: Включают защиту от перегрузки по току (OCP), защиту от перегрева (OTP) и защиту от низкого напряжения входа (UVLO).

Недостатки:

• Некоторые приложения могут требовать дополнительного теплоотвода, особенно в условиях высокой нагрузки и температур.

Типовое использование:

• Промышленные и телекоммуникационные системы
• Серверные и компьютерные системы
• Медицинские устройства
• Автомобильная электроника

Рекомендации по применению:

• Используйте в приложениях, где требуется стабильное и высокоэффективное преобразование напряжения.
• Учитывайте необходимость в дополнительном охлаждении для обеспечения стабильной работы при высоких токах и температурах.

Основные технические характеристики:

• Входное напряжение: 4.5 В - 14 В
• Выходное напряжение: 0.69 В - 5.5 В
• Максимальный выходной ток: 16 А
• Пульсации выходного сигнала: < 20 мВ
• Эффективность: до 95%
• Рабочая температура: -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMT)
• Размеры: 22.1 мм (Д) x 19.1 мм (Ш) x 9.1 мм (В)

Возможные аналоги:

1. PTN04050CAH от Texas Instruments
2. OKR-T/10-W12-C от Murata
3. LTM4611EV#PBF от Analog Devices

Использование PTH08T220WAS позволяет сократить энергозатраты и повысить надежность систем, требующих стабильного и высокоэффективного преобразования напряжения.
