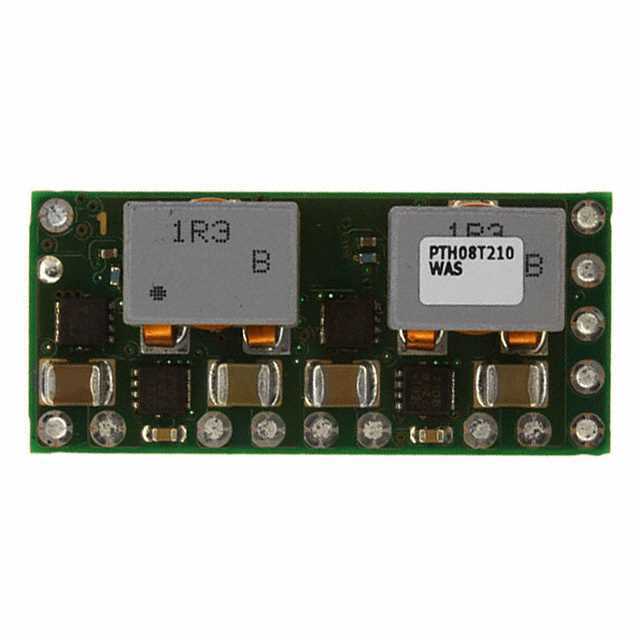

PTH08T210WAS

PTH08T210WAS от Texas Instruments

Общее описание

PTH08T210WAS – это высокоэффективный понижающий DC-DC преобразователь от Texas Instruments, предназначенный для неинтегрированных точечных источников питания (PoL). Этот модуль обеспечивает выходное напряжение в диапазоне от 0.7V до 3.6V и способен поддерживать выходной ток до 25A. Преобразователь выполнен в компактном корпусе и предназначен для поверхностного монтажа.

Преимущества

• Высокая эффективность: до 93%, что обеспечивает минимальные потери энергии и снижение тепловыделения.
• Широкий диапазон входного напряжения от 5.5V до 14V, что делает его универсальным для различных применений.
• Высокий выходной ток до 25A, позволяющий использовать его для питания мощных нагрузок.
• Компактные размеры (34.8 мм x 15.8 мм x 9.4 мм), что экономит место на печатной плате.

Недостатки

• Отсутствие изолированности: не подходит для применений, требующих галванической развязки.
• Поверхностный монтаж: требует соответствующего оборудования для монтажа на печатную плату.

Типовое использование

Подходит для использования в системах информационных технологий и коммерческого оборудования, таких как серверы, сетевые коммутаторы и маршрутизаторы, телекоммуникационное оборудование и медицинская электроника.

Рекомендации по применению

• Используйте правильное охлаждение, чтобы предотвратить перегрев и обеспечить надежную работу устройства.
• Внимательно следите за номинальными значениями входного и выходного напряжения и тока.
• Рекомендуется использовать высококачественные конденсаторы и фильтры для минимизации шумов и пульсаций.

Основные технические характеристики

• Тип: Неизолированный точечный модуль (PoL)
• Количество выходов: 1
• Входное напряжение: 5.5V - 14V
• Выходное напряжение: 0.7V - 3.6V
• Максимальный выходной ток: 25A
• Эффективность: до 93%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж
• Корпус: 14-SMD модуль
• Размеры: 34.8 мм x 15.8 мм x 9.4 мм

Возможные аналоги

• PTH08T210WAD от Texas Instruments – аналогичный модуль с аналогичными характеристиками.
• LTM4628 от Analog Devices – альтернативный DC-DC преобразователь с похожими параметрами.

Этот преобразователь идеально подходит для различного оборудования, требующего компактных источников питания с высокой эффективностью и значительным выходным током.
