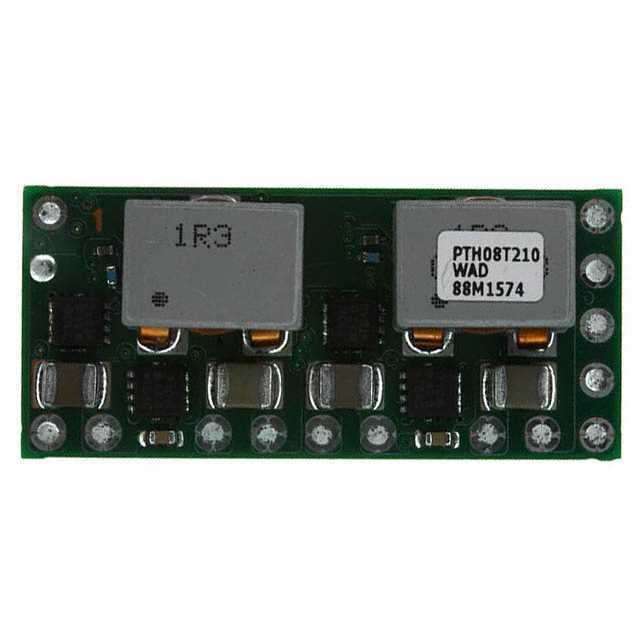

PTH08T210WAD от Texas Instruments

Общее описание

PTH08T210WAD — это высокопроизводительный модуль DC-DC преобразователя с одной выходной линией от Texas Instruments, предназначенный для применения в промышленном оборудовании и информационных технологиях (ITE). Этот нерегулируемый преобразователь обеспечивает широкий диапазон выходного напряжения от 0.7 до 3.6 В и поддерживает выходной ток до 25А.

Преимущества

• Высокая эффективность: До 93%, что снижает тепловыделение и улучшает надежность системы.
• Широкий диапазон входного напряжения: 5.5В до 14В, что обеспечивает гибкость применения в различных системах.
• Компактный размер: Минимальная занимаемая площадь на плате благодаря компактной конструкции модуля.
• Высокая плотность мощности: Обеспечивает высокую плотность мощности на единицу объема.

Недостатки

• Отсутствие изоляции: Модуль нерегулируемый и не предлагает гальваническую развязку между входом и выходом.
• Ограничения по температуре: Для корректной работы необходима соответствующая система охлаждения.

Типовое использование

• Платы питания серверов и телекоммуникационного оборудования
• Промышленная автоматика и контроллеры
• Коммутационные устройства и маршрутизаторы
• Электронные системы в автомобилестроении

Рекомендации по применению

• Обеспечьте достаточное охлаждение модуля для работы в заявленном температурном диапазоне.
• При проектировании печатной платы используйте надлежащие методы отвода тепла.
• Рекомендуется применять в системах, где требуется высокая выходная мощность при компактном размере.

Основные технические характеристики

• Тип: Нерегулируемый PoL модуль
• Количество выходов: 1
• Диапазон входного напряжения: 5.5В - 14В
• Диапазон выходного напряжения: 0.7В - 3.6В
• Максимальный выходной ток: 25А
• Рабочая температура: -40°C до 85°C
• Эффективность: До 93%
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 14-DIP модуль
• Габариты: 34.8мм x 15.8мм x 8.5мм

Возможные аналоги

• PTH08T221WAD от Texas Instruments: Аналогичный нерегулируемый преобразователь с различным диапазоном выходного напряжения.
• PTH08T250WAD от Texas Instruments: Имеет схожие характеристики, однако предлагает другие параметры входного и выходного напряжения.

Этот модуль является отличным выбором для приложений, требующих высокой плотности мощности и эффективности при минимальных габаритах.
