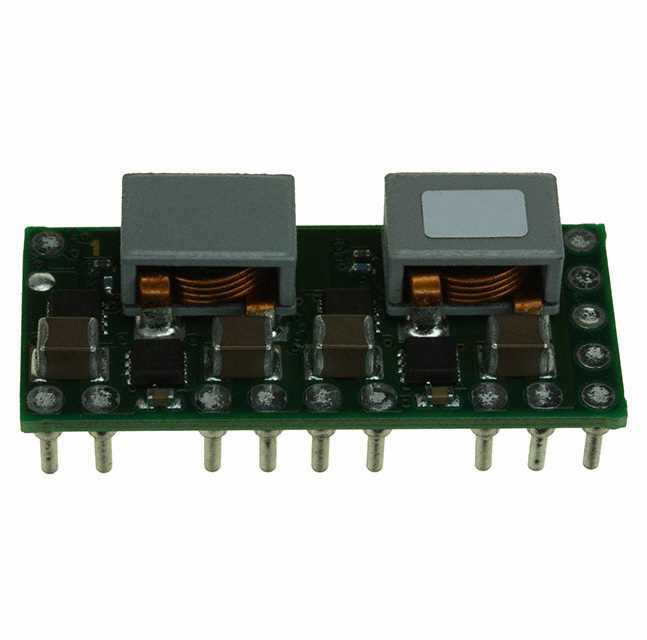

PTH05T210WAD от Texas Instruments

Общее описание

PTH05T210WAD — это мощный негальванически развязанный DC-DC преобразователь с одним выходом, разработанный компанией Texas Instruments. Устройство предназначено для использования в коммерческом оборудовании информационных технологий (ITE) и обеспечивает выходное напряжение, регулируемое в диапазоне от 0.7 В до 3.6 В при входном напряжении от 4.5 В до 5.5 В. Преобразователь поддерживает максимальный выходной ток до 30 А, что делает его отличным выбором для применения, требующего высокой производительности и надежности.

Преимущества

• Высокая эффективность до 95%: Меньшие потери энергии, что уменьшает необходимость в охлаждении и увеличивает срок службы компонентов.
• Широкий диапазон регулировки выходного напряжения: Обеспечивает гибкость при проектировании различных систем.
• Высокий выходной ток (до 30 А): Подходит для приложений с высоким потреблением тока.
• Компактный размер: Позволяет экономить пространство на печатной плате.

Недостатки

• Негальваническая развязка: Возможно использование только в системах с общим заземлением.
• Требует тщательного управления тепловыделением при максимальных нагрузках.

Типовое использование

• Серверы и центры обработки данных
• Телекоммуникационное оборудование
• Информационные системы
• Высокопроизводительные рабочие станции
• Приложения с высоким потреблением тока

Рекомендации по применению

• Убедитесь в обеспечении достаточной вентиляции или охлаждения для поддержания операционной температуры в безопасных пределах.
• Разместите преобразователь как можно ближе к потребителю мощности для минимизации потерь на проводниках.
• При необходимости используйте подходящие фильтрующие конденсаторы для повышения стабильности выходного напряжения и уменьшения шумов.

Основные технические характеристики

• Напряжение на входе: от 4.5 В до 5.5 В
• Диапазон выходного напряжения: от 0.7 В до 3.6 В
• Максимальный выходной ток: до 30 А
• Эффективность: до 95%
• Рабочая температура: от -40°C до 85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 14-DIP Module
• Размеры: 34.8 мм x 15.8 мм x 8.5 мм

Возможные аналоги

• PTH04T240W от Texas Instruments: Негальванически развязанный PoL модуль, схожий по характеристикам, но с меньшим максимальным выходным током.
• LTM4628 от Analog Devices: Мощный DC-DC преобразователь аналогичных параметров с хорошей эффективностью и поддержкой большого выходного тока.

Этот компактный и мощный преобразователь станет хорошим выбором для ваших проектов, требующих надежного и эффективного источника питания.
