PTH05060YAS

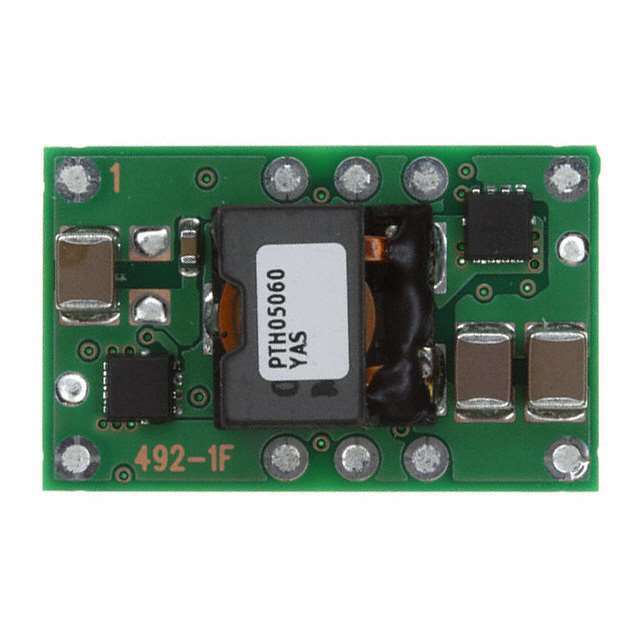

PTH05060YAS - Texas Instruments

Общее описание

PTH05060YAS от Texas Instruments представляет собой высокоэффективный DC-DC преобразователь типа PoL (Point of Load). Это не изолированный модуль, предназначенный для преобразования входного напряжения в диапазоне от 4.5В до 5.5В в стабилизированное выходное напряжение от 0.55В до 1.8В с максимальным током выхода до 10А. Этот модуль подходит для различных приложений, связанных с информационными технологиями и коммерческими применениями.

Преимущества

• Высокая эффективность: до 86%, что позволяет снизить энергозатраты и уменьшить тепловыделение.
• Компактные размеры: 0.99" x 0.62" x 0.38" (25.3мм x 15.8мм x 9.6мм), что облегчает установку в ограниченное пространство.
• Удобство монтажа: поверхностный монтаж (SMD), что упрощает автоматизированный процесс пайки.
• Управляемость: наличие функции дистанционного включения/выключения (Remote On/Off) для простого управления.
• Защита и надежность: встроенная защита от перегрузки по току (OCP) и блокировка при пониженном напряжении (UVLO).

Недостатки

• Устаревший статус: на данный момент данный компонент считается устаревшим, что может вызвать сложности с его доступностью на рынке.

Типовое использование

• Информационные технологии (коммерческие устройства)
• Серверные и сетевые системы
• Промышленная автоматика и управление
• Питание FPGA, ASICs и других цифровых схем

Рекомендации по применению

• Используйте модуль в пределах рекомендуемого рабочего диапазона температур: от -40°C до +85°C.
• Для обеспечения максимальной надежности и долговечности избегайте перегрузок по току и напряжению.
• При проектировании учитывайте возможность отвода тепла для поддержания оптимальных рабочих условий.

Основные технические характеристики

• Тип: Неизолированный модуль PoL
• Количество выходов: 1 выход
• Входное напряжение: 4.5В - 5.5В
• Выходное напряжение: 0.55В - 1.8В
• Максимальный выходной ток: 10А
• КПД: до 86%
• Температурный диапазон: -40°C ~ 85°C
• Функции: Remote On/Off, OCP, UVLO
• Корпус / упаковка: 10-SMD модуль
• Размеры: 25.3 мм (Д) x 15.8 мм (Ш) x 9.6 мм (В)

Возможные аналоги

• PTH05050WAS: аналогичный модуль с другими характеристиками питания и размерами.
• PTN78020WAZ: DC-DC преобразователь с аналогичными функциями, но более высокой выходной мощностью.

Заключение

PTH05060YAS от Texas Instruments представляет собой надежное и эффективное решение для преобразования напряжения в различных коммерческих применениях. Этот модуль обеспечивает широкий диапазон регулировок выходного напряжения, что делает его универсальным компонентом для различных задач в области электроники.
