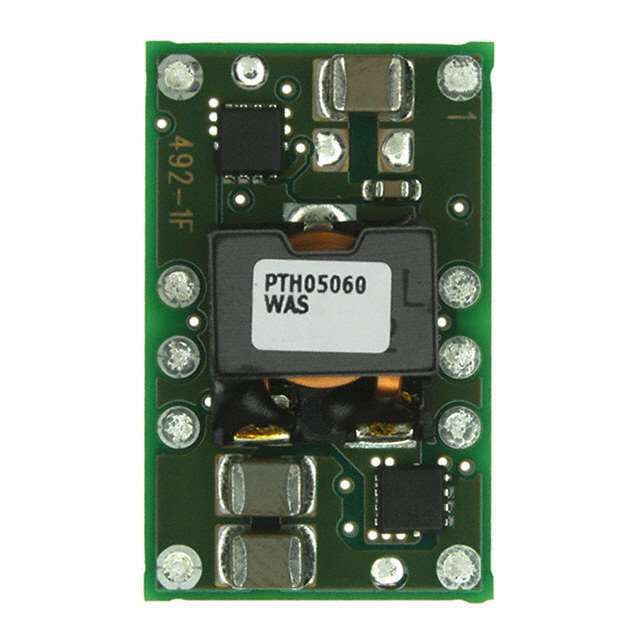

PTH05060WAST

PTH05060WAST от Texas Instruments

Общее описание

PTH05060WAST — это модульный DC-DC преобразователь от компании Texas Instruments. Этот компонент является нерегулируемым (non-isolated) преобразователем типа Point of Load (PoL), обеспечивающий одну выходную линию с регулируемым напряжением. Он предназначен для работы в системах промышленной электроники и телекоммуникационных приложениях.

Преимущества

• Высокая эффективность: КПД до 94% позволяет снизить энергопотребление и тепловыделение.
• Компактные размеры: Площадь 25,3 мм x 15,8 мм и высота 9,6 мм делают его подходящим для плотной компоновки устройства.
• Широкий диапазон входного напряжения: От 4,5 В до 5,5 В – обеспечивает гибкость в использовании.
• Высокий ток выходного сигнала: Максимальный ток 10 А, что позволяет питать мощные нагрузки.
• Наличие дополнительных функций: Удаленное включение/выключение (Remote On/Off), защита от перенапряжения (OCP) и подъемного напряжения (UVLO) для обеспечения надежности и безопасности.

Недостатки

• Отсутствие гальванической изоляции: Не обеспечивает изоляцию между входом и выходом, что может быть критично для некоторых применений.

Типовое использование

• Информационные технологии: Подходит для использования в серверах, маршрутизаторах и других высокопроизводительных вычислительных устройствах.
• Телекоммуникации: Идеален для базовых станций, ретрансляторов и другого телекоммуникационного оборудования.
• Промышленная автоматика: Может быть использован в системах управления процессами и автоматизации.

Рекомендации по применению

• Теплоотвод: Обеспечьте достаточное охлаждение, особенно при высоких нагрузках, для поддержания стабильной работы устройства.
• Стабильность напряжения: Используйте фильтрующие конденсаторы для улучшения стабильности выходного напряжения.
• Резервное отключение: Интегрируйте функцию удаленного включения/выключения в управляющую цепь для возможности дистанционного управления преобразователем.

Основные технические характеристики

• Входное напряжение: 4,5 В – 5,5 В
• Выходное напряжение: 0,8 В – 3,6 В
• Максимальный выходной ток: 10 А
• КПД: до 94%
• Функции защиты: OCP, UVLO
• Диапазон рабочих температур: -40°C до +85°C
• Размеры корпуса: 25,3 мм x 15,8 мм x 9,6 мм
• Тип корпуса: Surface Mount (поверхностный монтаж)

Возможные аналоги

• PTH05050WAZT от Texas Instruments: Похожий нерегулируемый PoL модуль с более низким током выхода.
• LTM4624EY от Analog Devices: DC-DC микромодуль с аналогичными характеристиками.

PTH05060WAST является универсальным и высокоэффективным преобразователем, подходящим для широкого спектра применений в области электроники и телекоммуникаций.
