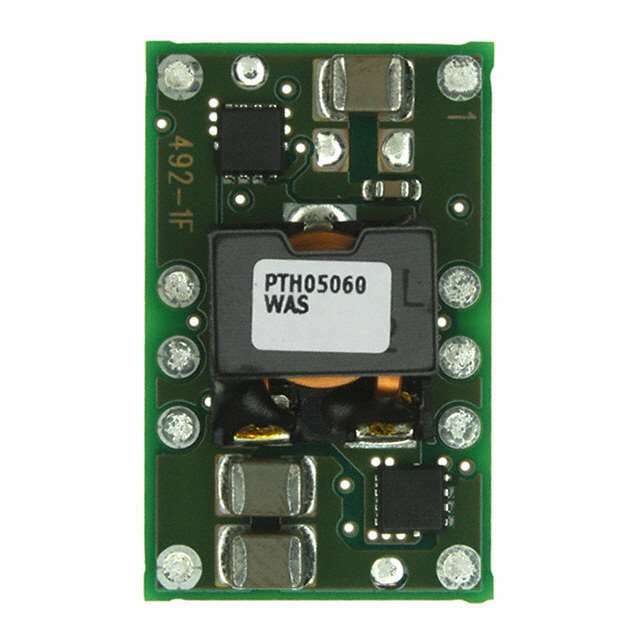

PTH05060WAS

PTH05060WAS от Texas Instruments

Общее описание

PTH05060WAS — это мощный DC-DC преобразователь, произведенный компанией Texas Instruments. Этот модуль обеспечивает высокую эффективность преобразования энергии и предназначен для приложений, требующих стабильного выхода с низким уровнем напряжения при высоком токе. PTH05060WAS предлагает широкий диапазон входных напряжений и гибкость настройки выходного напряжения, что делает его идеальным выбором для многочисленных промышленных и потребительских устройств.

Преимущества

1. Высокая эффективность: До 94% при полной нагрузке, что уменьшает потери тепла и улучшает общий КПД системы.
2. Компактный размер: Минимальные пространственные требования позволяют использовать в устройствах с ограниченным местом.
3. Гибкость в настройке выходного напряжения: Выходное напряжение регулируется в диапазоне от 0.8 В до 3.6 В.
4. Защита от перегрузок и перегрева: Встроенная защита от перегрузки по току (OCP), защита от перегрева (OTP) и защита от пониженного напряжения (UVLO).

Недостатки

• Отсутствие изоляции: Подходит только для приложений, где изоляция не требуется.
• Ограниченный диапазон входных напряжений: Ограничен входными напряжениями в диапазоне 4.5В - 5.5В.

Типовое использование

• Промышленные системы автоматики и управления
• Питание процессоров и памяти в компьютерах и серверах
• Системы связи и телекоммуникации
• Оборудование для тестирования и измерений
• Потребительская электроника

Рекомендации по применению

Рекомендуется использовать PTH05060WAS в условиях, где требуется высокоэффективное преобразование напряжения в компактном формате. Обратите внимание на обеспечение адекватного теплоотвода, особенно при работе на полную мощность.

Основные технические характеристики

• Входное напряжение: 4.5В - 5.5В
• Выходное напряжение: 0.8В - 3.6В
• Максимальный выходной ток: 10А
• КПД: до 94%
• Температурный диапазон работы: -40°C ~ 85°C
• Размеры: 25.3 мм (Д) x 15.8 мм (Ш) x 9.6 мм (В)
• Тип крепления: Поверхностный монтаж (SMD)

Возможные аналоги

• PTN78000WAH от Texas Instruments: Широкий диапазон входных напряжений и регулируемое выходное напряжение.
• R-78C5.0-1.0 от Recom Power: Компактный вариант для различных применений с фиксированным выходным напряжением.

PTH05060WAS от Texas Instruments является надежным и эффективным решением для управления питанием в разнообразных электронных устройствах, отвечая строгим требованиям к качеству и стабильности.
