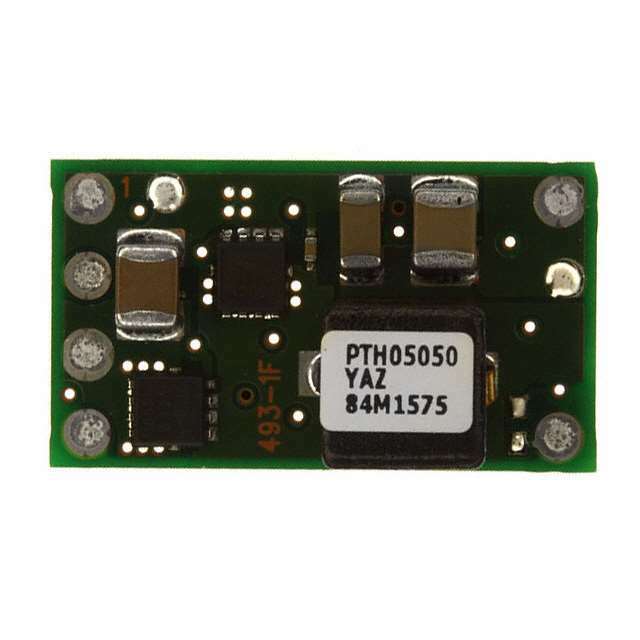

PTH05050YAZT

PTH05050YAZT от Texas Instruments

Общее описание

PTH05050YAZT - это DC-DC преобразователь с одним выходом, произведенный компанией Texas Instruments. Это модуль без изоляции, который предназначен для использования в системах семейства Point-of-Load (PoL). Он преобразует входное напряжение в диапазоне от 4,5 до 5,5 В в стабильное выходное напряжение от 0,55 до 1,8 В с максимальной выходной мощностью 6 ампер.

Преимущества

• Высокая эффективность: До 87%, что снижает тепловые потери и повышает общую энергопроизводительность системы.
• Компактный размер: Удобен для применения в условиях ограниченного пространства.
• Устойчивость к нагрузкам и напряжениям: Оснащен защитой от перегрузки по току (OCP) и защитой от пониженного входного напряжения (UVLO).
• Легкость интеграции: Поддерживает функцию дистанционного включения/выключения (Remote On/Off).

Недостатки

• Требует тщательного охлаждения: Из-за высокой плотности мощности может потребоваться дополнительное охлаждение в некоторых применениях.
• Ограничения по входному напряжению: Поддерживает входное напряжение только в диапазоне 4,5-5,5 В, что может ограничить его использование в некоторых системах.

Типовое использование

• Серверы и сетевое оборудование
• Системы обработки данных и телекоммуникационные установки
• Промышленные и медицинские приборы

Рекомендации по применению

1. Охлаждение: Разместите модуль на плате так, чтобы обеспечить достаточную вентиляцию. В некоторых приложениях может потребоваться тепловое управление.
2. Дистанционное управление: Используйте функцию удаленного включения/выключения для управления потреблением энергии системы.
3. Фильтрация: Обеспечьте качественную фильтрацию входного и выходного напряжений для минимизации шума и повышения стабильности системы.

Основные технические характеристики

• Тип: Модуль питания без изоляции
• Количество выходов: 1
• Входное напряжение: 4,5-5,5 В
• Выходное напряжение: 0,55-1,8 В
• Максимальный выходной ток: 6 А
• Эффективность: 87%
• Рабочая температура: -40°C до 85°C
• Особенности: Дистанционное включение/выключение, защита от перегрузки по току, защита от пониженного входного напряжения
• Монтаж: Поверхностный монтаж (SMD)
• Размер: 22,1 мм на 12,7 мм на 9,1 мм (0,87" x 0,50" x 0,36")

Возможные аналоги

• LTM4600AHV от Analog Devices: под аналогичные параметры входного и выходного напряжения и тока.
• Murata OKR-T/3-W12-C: альтернатива с меньшей мощностью, но схожей функциональностью.

Использование PTH05050YAZT позволяет улучшить стабильность и эффективность ваших электронных систем, а также минимизировать тепловые потери и повысить производительность.
