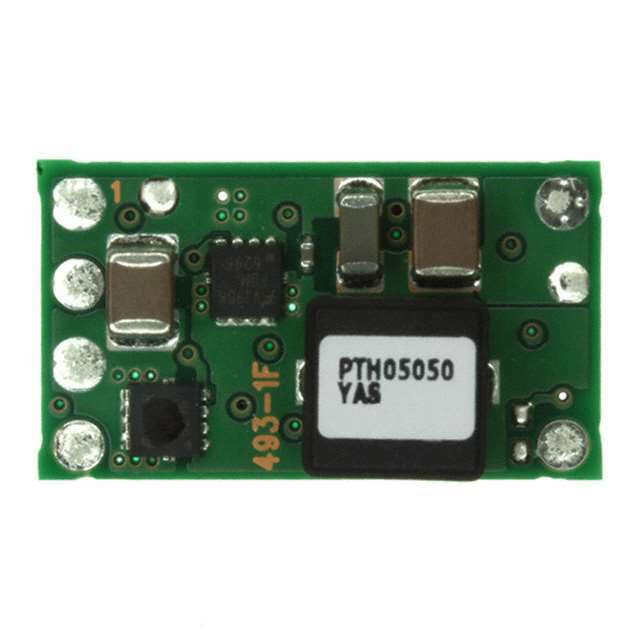

PTH05050YAST от Texas Instruments

Общее Описание

PTH05050YAST — это высокоэффективный модуль понижающего стабилизатора напряжения, разработанный Texas Instruments. Он представляет собой неинтегрированный модуль точки нагрузки (PoL), обеспечивающий выходное напряжение в диапазоне от 0.55 до 1.8 В и максимальный выходной ток до 6 А. Устройство работает при входных напряжениях от 4.5 В до 5.5 В и идеально подходит для коммерческих и ITE приложений.

Преимущества

• Высокая эффективность: До 87% при типичных условиях работы.
• Широкий диапазон входного напряжения: 4.5 В - 5.5 В.
• Компактный размер: Устройство занимает минимальное пространство на плате благодаря своему корпусу 6-SMD.
• Встроенные функции защиты: Защита от перегрузки по току (OCP) и низкого напряжения на входе (UVLO).

Недостатки

• Ограниченный диапазон выходного напряжения: Максимальное выходное напряжение составляет всего 1.8 В, что может быть недостатком для некоторых приложений.
• Вышедший из производства: Данный компонент имеет статус устаревшего и может быть недоступен для новых проектов.

Типовое Использование

• ИТ-оборудование: Для стабилизации питания микропроцессоров, памяти и других периферийных устройств.
• Сетевые устройства: Используется в коммутаторах и маршрутизаторах для подачи стабилизированного напряжения на различные модули.
• Общепромышленные применения: Применение в системах, требующих надежного питания с низким напряжением.

Рекомендации по Применению

• Обеспечьте хорошую теплопередачу: Располагайте модуль так, чтобы обеспечить максимальное рассеивание тепла.
• Используйте фильтрующие конденсаторы: Комплектуйте модуль качественными входными и выходными конденсаторами для улучшения стабильности.
• Правильная разводка: Оптимально размещайте и подключайте модуль для минимизации длины токоведущих проводников и снижения индуктивных помех.

Основные Технические Характеристики

• Входное напряжение: 4.5 В - 5.5 В
• Выходное напряжение: 0.55 В - 1.8 В
• Максимальный выходной ток: 6 А
• КПД: 87%
• Функции защиты: OCP, UVLO
• Рабочая температура: -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус: 6-SMD модуль
• Размеры: 22.1 мм x 12.7 мм x 9.1 мм

Возможные Аналоги

Если PTH05050YAST не доступен, рассмотрите следующие аналоги:

• OKI-78SR-5/1.5-W36-C: Модуль стабилизатора от Murata.
• LTM4622IV: Компактный PoL модуль от Analog Devices.
• DOSA-совместимые модули: Аналоги от других производителей, схожие по характеристикам.

Таким образом, PTH05050YAST от Texas Instruments является высокоэффективным и надежным модулем для стабилизации низкого напряжения с множеством встроенных функций защиты и применения в коммерческих и ИТ-системах.
