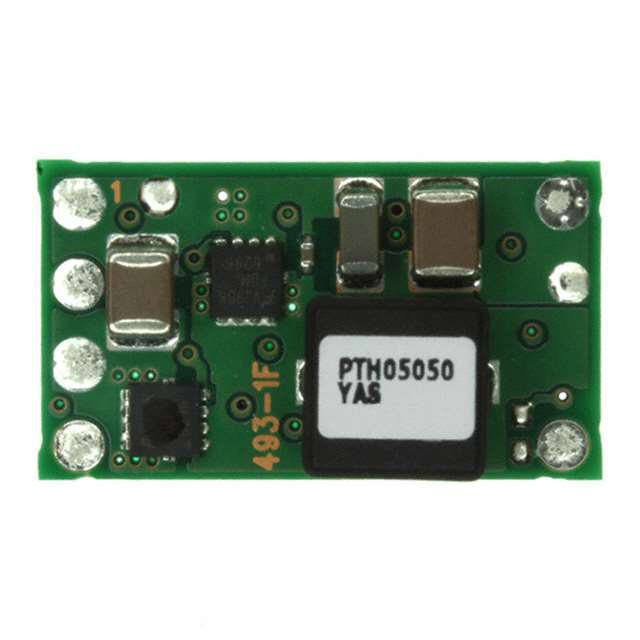

PTH05050YAS

PTH05050YAS от Texas Instruments

Общее описание

Конвертер PTH05050YAS представляет собой высоконадежный модуль "Point-of-Load" (PoL), предназначенный для преобразования постоянного напряжения. Он имеет одно выходное напряжение, регулируемое в диапазоне от 0.55 В до 1.8 В и обеспечивает выходной ток до 6 А. Модель создана для отображения высокой эффективности и надежности в коммерческих приложениях ITE.

Преимущества

• Высокая эффективность: до 87%, что снижает тепловые потери и повышает энергоэффективность системы.
• Компактные размеры: экономят место на плате и упрощают интеграцию в проекты с ограниченным пространством.
• Широкий диапазон входных напряжений: от 4.5 до 5.5 В, что делает его универсальным для различных источников питания.
• Надежные встроенные функции защиты: включает защиту от перенапряжений (OCP) и нестандартные низкие входные напряжения (UVLO).

Недостатки

• Нет гальванической развязки: может быть неподходящим для некоторых применений, где требуется изоляция.
• Ограниченный диапазон входных напряжений: подходит только для источников с напряжением от 4.5 В до 5.5 В.

Типовое использование

1. ИТ-оборудование: использование в серверах, сетевом оборудовании и других коммерческих устройствах.
2. Промышленные системы: управление напряжением в различных промышленных приложениях.
3. Телекоммуникации: питание модулей связи и другого телекоммуникационного оборудования.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 4.5-5.5 В.
• Используйте адекватные схемы фильтрации для снижения электромагнитных помех.
• Учитывайте термическое управление для минимизации теплового стресса и увеличения долговечности компонента.

Основные технические характеристики

• Тип: Non-Isolated PoL Module
• Количество выходов: 1
• Входное напряжение (мин): 4.5 В
• Входное напряжение (макс): 5.5 В
• Выходное напряжение: 0.55 ~ 1.8 В
• Максимальный выходной ток: 6 А
• Коэффициент полезного действия: до 87%
• Рабочая температура: от -40°C до 85°C
• Монтаж: на поверхность, SMD
• Корпус: 6-SMD Module
• Размеры: 22.1 мм x 12.7 мм x 9.1 мм (0.87" x 0.50" x 0.36")

Возможные аналоги

• LTM4601 от Analog Devices: аналогичный модуль с немного другими характеристиками.
• PTN04050CAA от Texas Instruments: похожий PoL модуль с входным напряжением до 5.5 В.

Эти аналоги могут быть использованы в зависимости от требуемых характеристик и условий использования.
