PTH05050WAZT

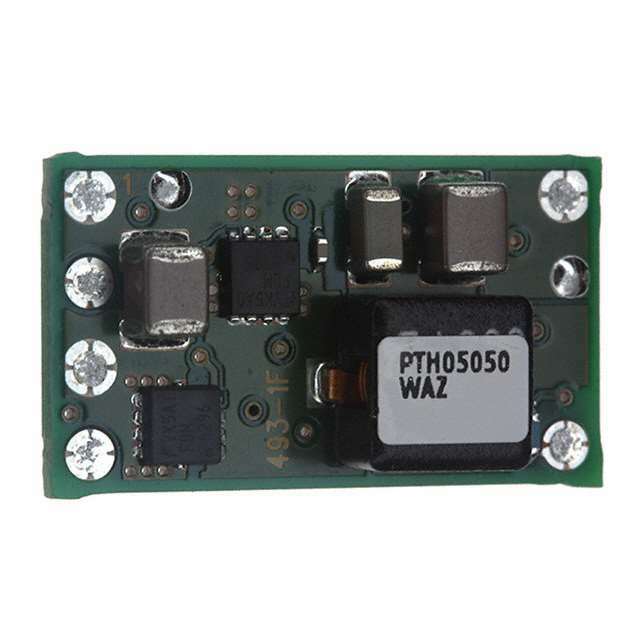

PTH05050WAZT от Texas Instruments

Общее описание

PTH05050WAZT от Texas Instruments — это модуль нехолра невозможно входного облегченной разводки 6 А выход. Модуль предназначен для обеспечения надежного преобразования напряжения при высоких токах в компактных и экономных по площади решения, подходящих для применения в широком диапазоне коммерческих приложений с высокими требованиями к качеству питания.

Преимущества

• Высокая эффективность до 95%, что снижает тепловые потери и улучшает энергетические показатели.
• Компактные размеры (22,1 мм x 12,7 мм x 9,1 мм) позволяют использовать модуль в плотных компоновках.
• Широкий диапазон выходного напряжения (от 0,8 до 3,6 В), что обеспечивает гибкость для различных применений.
• Встроенные функции защиты: защита от перегрузки по току (OCP) и защита от пониженного напряжения (UVLO).

Недостатки

• Нехватка изоляции, что ограничивает использование в приложениях, требующих гальванической развязки.
• Требуется тщательное управление тепловыми условиями для обеспечения максимальной производительности под высокой нагрузкой.

Типовое использование

• Встраиваемые системы и микропроцессорные платформы.
• Серверные и телекоммуникационные устройства.
• Промышленные системы автоматизации.
• Применения с высокими требованиями к плотности мощности.

Рекомендации по применению

1. Расход сигнала управления: Используйте функцию удаленного включения/выключения для контроля модуля и повышения эффективности в режиме ожидания.
2. Тепловое управление: Разместите модуль на подложке с хорошей теплопередачей и обеспечьте достаточную вентиляцию для предотвращения перегрева.
3. Конфигурация напряжения: Точные настройки выходного напряжения должны задаваться с помощью внешних резисторов в соответствии с требованиями системы.

Основные технические характеристики

• Типический входной диапазон напряжения: от 4,5 В до 5,5 В.
• Выходное напряжение: от 0,8 В до 3,6 В.
• Максимальный выходной ток: 6 А.
• Эффективность: до 95%.
• Температурный диапазон работы: от -40°C до 85°C.
• Монтаж: Поверхностный монтаж (SMD).
• Корпус: 6-SMD модуль.
• Размеры: 22,1 мм x 12,7 мм x 9,1 мм.

Возможные аналоги

• OKR-T/3-W12-C от Murata Power Solutions
• MURATA NCS3S0333SC от Murata Power Solutions
• ROBERTSON RR65S3.3-6G от Robertson Electronics

PTH05050WAZT — это надежное решение для преобразования напряжения, обеспечивающее высокую эффективность и гибкость при компактных размерах, что делает его отличным выбором для различных промышленных и коммерческих применений.
