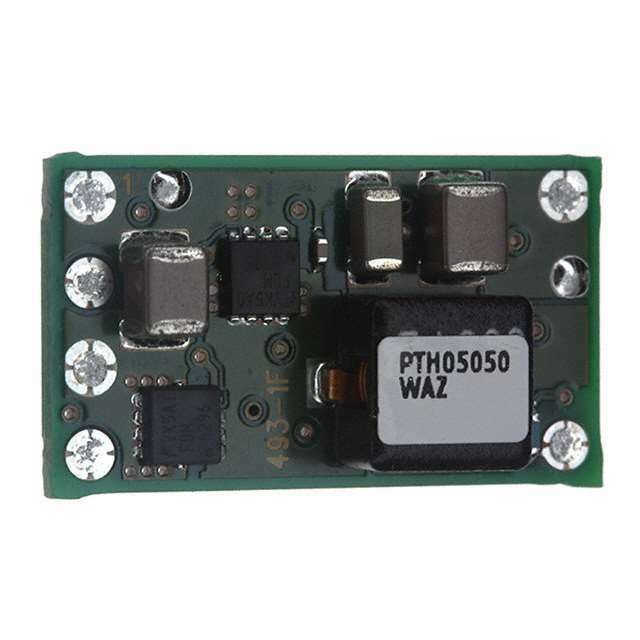

PTH05050WAZ

Преобразователь DC-DC PTH05050WAZ от Texas Instruments

Общее описание:

PTH05050WAZ от Texas Instruments - это мощный преобразователь DC-DC в компактном корпусе поверхностного монтажа. Этот модуль представляет собой нерегулируемый преобразователь с одной выходной линией, который обеспечивает высокую эффективность работы до 95%, что позволяет значительно сократить потери энергии и улучшить теплоотвод.

Преимущества:

• Высокая эффективность: до 95%
• Компактный размер: уменьшает занимаемое место на плате
• Широкий диапазон выходных напряжений: от 0.8 до 3.6 В
• Максимальный ток до 6 А
• Встроенные функции защиты: включают защиту от перегрузки по току (OCP) и защиту от низкого входного напряжения (UVLO)
• Удаленное управление включением/выключением

Недостатки:

• Ограниченный диапазон входных напряжений: от 4.5 до 5.5 В, что может потребовать дополнительного регулирования для некоторых приложений.

Типовое использование:

• Информационные технологии и электроника (коммерческие применения)
• Промышленные системы управления
• Платформы разработки и прототипирования

Рекомендации по применению:

PTH05050WAZ отлично подходит для использования в системах, требующих высокоэффективного регулируемого питания с выходным напряжением в диапазоне от 0.8 до 3.6 В и током до 6 А. Это идеальный выбор для питания процессоров, FPGA, ASIC и других высокопроизводительных компонентов.

Основные технические характеристики:

• Диапазон входных напряжений: 4.5 - 5.5 В
• Диапазон выходных напряжений: 0.8 - 3.6 В
• Выходной ток: до 6 А
• Эффективность: до 95%
• Температурный диапазон: -40°C ... 85°C
• Особенности: удаленное включение/выключение, защита от перегрузки по току (OCP), защита от низкого входного напряжения (UVLO)
• Тип корпуса: 6-SMD модуль
• Размеры: 22.1 мм (длина) x 12.7 мм (ширина) x 9.1 мм (высота)

Возможные аналоги:

• LMZ21700 от Texas Instruments
• MPM3610 от Monolithic Power Systems
• R-78E5.0-1.0 от Recom Power

Этот преобразователь удовлетворяет большинству требований по питанию для различных коммерческих и промышленных приложений, делая его надежным и универсальным выбором для разработчиков.
