Основная информация

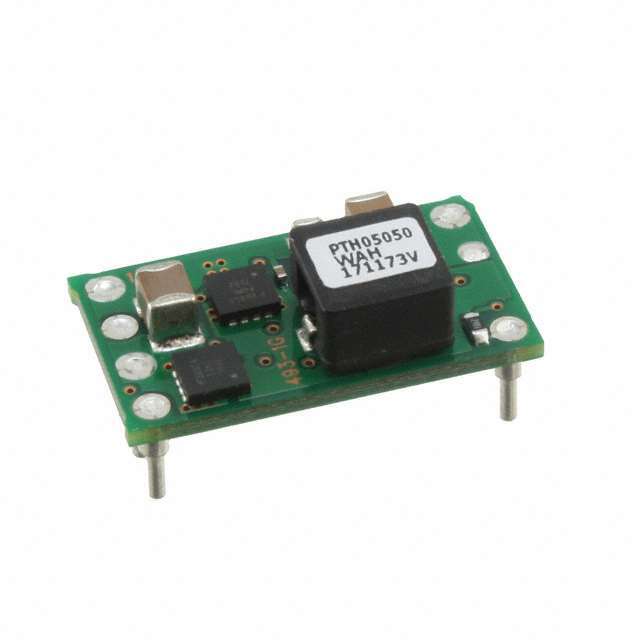

Наименование: PTH05050WAH
Производитель: Texas Instruments
Тип компонента: Преобразователь DC-DC (пониматель напряжения, понижающий преобразователь)

---

Общее описание

PTH05050WAH – это компактный DC-DC конвертер на основе модуля без галванической развязки (PoL, Point of Load), который обеспечивает стабилизированное выходное напряжение в диапазоне от 0.8 В до 3.6 В с максимальным выходным током 6 А. Устройство разработано для применения в системах с ограниченным пространством, предлагая высокую эффективность и надежную работу, что делает его идеальным выбором для различных коммерческих и промышленных применений.

---

Преимущества

• Высокая эффективность (до 95%): позволяет минимизировать потери энергии и уменьшить нагрев.
• Широкий диапазон выходного напряжения: обеспечивает гибкость в применении для различных схем и устройств.
• Компактный размер: экономит место на печатной плате, что важно для плотных компоновок.
• Широкий диапазон рабочих температур: от -40°C до 85°C, что делает компонент подходящим для использования в жестких условиях эксплуатации.

---

Недостатки

• Отсутствие галванической развязки: ограничивает использование в системах, где необходима изоляция между входом и выходом.
• Максимальный входной диапазон напряжения до 5.5 В: может быть ограничивающим фактором для некоторых приложений с более высокими напряжениями.

---

Типовое использование

• Встроенные системы и микроконтроллеры
• Телекоммуникационные устройства
• Информационные технологии (IT) и офисное оборудование
• Системы промышленной автоматики и управления
• Приложения с питанием от батареи

---

Рекомендации по применению

• Обеспечьте надлежащую вентиляцию и охлаждение компонента для поддержания стабильной работы при максимальных токах.
• Используйте качественные конденсаторы и дроссели для сглаживания напряжения и уменьшения пульсаций.
• Следите за правильностью подключения входного и выходного напряжения, чтобы избежать повреждения компонента.

---

Основные технические характеристики

• Диапазон входного напряжения: 4.5 В – 5.5 В
• Диапазон выходного напряжения: 0.8 В – 3.6 В
• Максимальный выходной ток: 6 А
• Коэффициент полезного действия: до 95%
• Размеры: 22.1 мм x 12.7 мм x 8.6 мм
• Рабочая температура: -40°C ~ 85°C

---

Возможные аналоги

• PTH05010WAH от Texas Instruments: аналогичный модуль с улучшенными характеристиками и более высоким выходным током.
• PTN78020WAH от Texas Instruments: более мощная версия с расширенным диапазоном выходного напряжения и током до 10 А.

---

Приобретая PTH05050WAH от Texas Instruments, вы получаете надежный и эффективный DC-DC преобразователь, который удовлетворит потребности различных промышленных и коммерческих систем.
