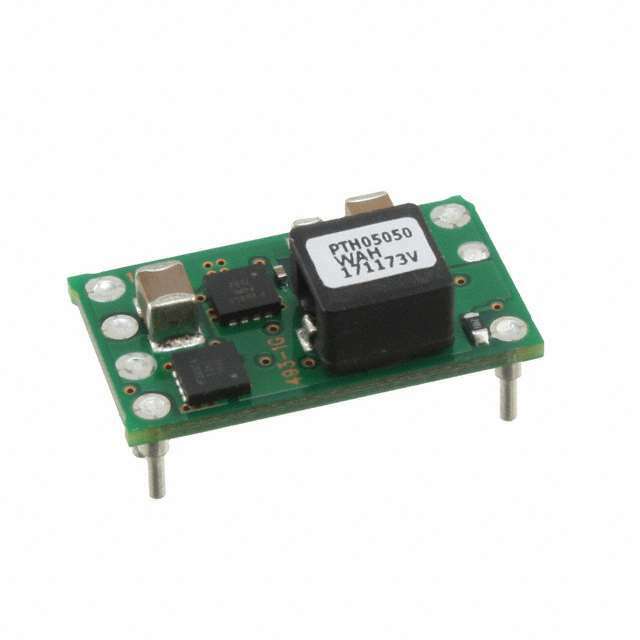

PTH05050WAD от Texas Instruments

Общее описание

PTH05050WAD от Texas Instruments - это импульсный понижающий преобразователь постоянного напряжения (DC-DC конвертер) с одним выходом, предназначенный для неизоляционных применений. Этот модуль способен преобразовывать входное напряжение в диапазоне от 4.5V до 5.5V в выходное напряжение от 0.8V до 3.6V с максимальным выходным током 6А. Он предназначен для использования в коммерческих информационных и телекоммуникационных системах (ITE).

Преимущества и недостатки

Преимущества

• Высокая эффективность: До 95%, что позволяет снизить потери энергии и улучшить экономичность системы.
• Компактные размеры: Удобный для монтажа размер 22.1мм x 12.7мм x 8.6мм.
• Гибкость выходного напряжения: Регулируемое выходное напряжение от 0.8V до 3.6V.
• Широкий температурный диапазон: От -40°C до 85°C, подходящий для различных климатических условий.

Недостатки

• Неизоляционная схема: Не обеспечивает гальваническую развязку между входом и выходом.
• Ограниченное входное напряжение: Диапазон входного напряжения ограничен 4.5V - 5.5V, что может не подходить для всех приложений.

Типовое использование

• Информационные технологии и телекоммуникации.
• Оптимизация питания микропроцессоров и других логических схем.
• Мобильные и портативные электронные устройства.
• Высокопроизводительные сервера и сетевое оборудование.

Рекомендации по применению

• Монтаж: Устанавливается через отверстие (Through Hole Mounting), что требует соответствующего разъема или пайки на печатной плате.
• Охлаждение: Обеспечьте адекватное охлаждение при проектировании, особенно при работе в максимальном диапазоне выходного тока и температуры.
• Защита: Используйте дополнительные обратные диоды и предохранители для защиты схемы от перегрузки и короткого замыкания.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Число выходов: 1
• Напряжение на входе (мин.): 4.5V
• Напряжение на входе (макс.): 5.5V
• Выходное напряжение 1: 0.8V ~ 3.6V
• Максимальный выходной ток: 6A
• Применение: ITE (Коммерческое)
• Рабочий температурный диапазон: -40°C ~ 85°C
• Эффективность: До 95%
• Монтаж: Через отверстие (Through Hole)
• Корпус / Габариты: 22.1мм x 12.7мм x 8.6мм

Возможные аналоги

• PTN78000W от Texas Instruments: Другой высокоэффективный DC-DC преобразователь с аналогичными характеристиками.
• LMZ14201HTZ от Texas Instruments: Интегрированный модуль питания, который предлагает регулируемое выходное напряжение и высокую эффективность.

Этот конвертер является отличным выбором для использования в приложениях, где важна высокая эффективность и гибкость регулирования выходного напряжения в компактном форм-факторе.
