PTH05030WAZT

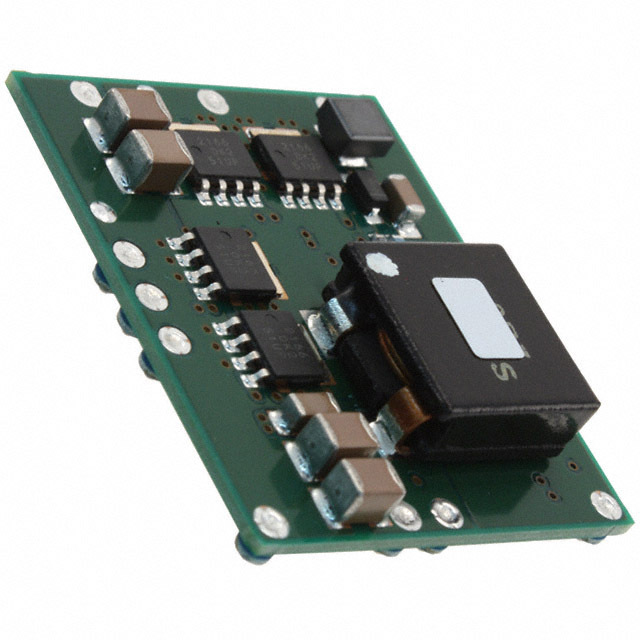

Описание продукта: PTH05030WAZT от Texas Instruments

Общее описание

PTH05030WAZT — мощный и компактный понижающий DC-DC преобразователь от компании Texas Instruments. Этот модуль представляет собой нерегулируемый (non-isolated) источник питания для применения в системах по месту нагрузки (PoL — Point of Load). Он обеспечивает выходное напряжение в диапазоне от 0.8V до 3.6V с максимальным выходным током до 30A. Входное напряжение при этом составляет от 4.5V до 5.5V.

Преимущества

• Высокая эффективность: достигает до 94%, что резко сокращает потери энергии и улучшает эксплуатационные характеристики.
• Компактность: размеры модульного корпуса составляют всего 34.8 x 28.5 x 9.6 мм, что упрощает интеграцию в компактные системы.
• Широкий диапазон выходных напряжений: позволяет применять в различных системах с разными требованиями к питанию.
• Простота реализации: модульный формат с поверхностным монтажом (Surface Mount) ускоряет и упрощает процесс сборки.

Недостатки

• Нерегулируемый модуль: отсутствие гальванической развязки может ограничивать применение в некоторых критических устройствах.
• Чувствительность к параметрам входного напряжения: требует строгого соблюдения заданных характеристик для корректной работы.

Типовое использование

• Силовые модули в телекоммуникационном оборудовании.
• Питание микропроцессоров и микроконтроллеров на печатных платах.
• Промышленные и медицинские системы, чувствительные к качеству электропитания.

Рекомендации по применению

1. Убедитесь в соответствии входного напряжения: Входное напряжение должно находиться в пределах 4.5V - 5.5V.
2. Оптимальные условия охлаждения: Рабочая температура от -40°C до 85°C требует обеспечения соответствующего теплоотвода для избежания перегрева модуля.
3. Защитите модуль от перегрузок и коротких замыканий: Благодаря встроенной защите (OCP, OTP, UVLO), модуль защищён от различных аварийных ситуаций, однако встречно рекомендуется по возможности установить дополнительные меры защиты на плате.

Основные технические характеристики

• Входное напряжение: 4.5V – 5.5V
• Выходное напряжение: 0.8V – 3.6V
• Максимальный выходной ток: 30A
• Эффективность: до 94%
• Рабочая температура: -40°C до 85°C
• Габариты: 34.8 мм x 28.5 мм x 9.6 мм
• Тип монтажа: Surface Mount (SMD)

Возможные аналоги

• LTM4646 от Linear Technology: аналогичный нерегулируемый понижающий DC-DC преобразователь с двумя каналами.
• PTN04050CAH от Texas Instruments: нерегулируемый модуль с немного меньшей выходной мощностью, но более широким диапазоном входных напряжений.
• RxxPxxS/D от Recom: различные версии нерегулируемых модулей с аналогичными характеристиками.

Используя PTH05030WAZT от Texas Instruments, вы получите надежный и гибкий источник питания для ваших приложений, требующих высокого качества питания с высокой эффективностью и компактными размерами.
