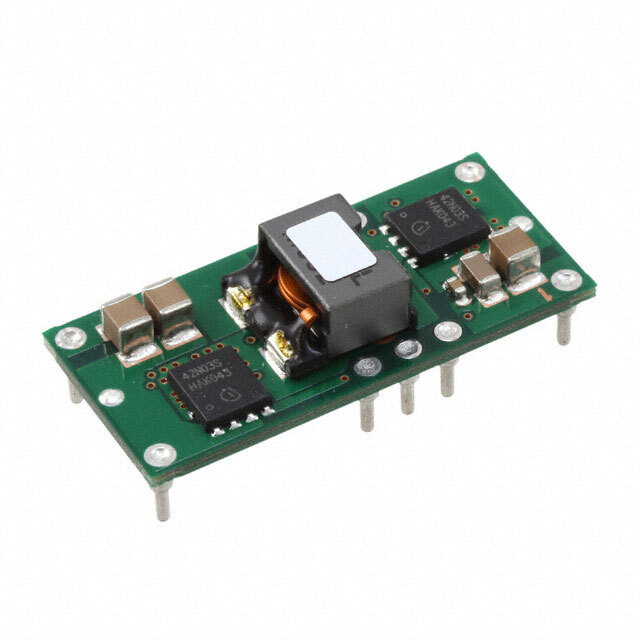

PTH05010YAH

Описание для PTH05010YAH от Texas Instruments

Общее описание

PTH05010YAH – это не изолированный модуль преобразователя постоянного тока (DC-DC), разработанный для приложений с высокой плотностью мощности и малым напряжением. Преобразователь обеспечивает выходное напряжение в диапазоне от 0.55 В до 1.8 В с входным напряжением 4.5 В – 5.5 В и максимальным током на выходе до 15 А. Этот преобразователь используется для питания микропроцессоров, FPGA и ASIC, требующих стабилизированного источника питания.

Преимущества

• Высокая эффективность: С КПД до 88%, преобразователь эффективно использует входную энергию, снижая тепловыделение.
• Компактный размер: Компактные размеры (34.8 мм x 15.7 мм x 8.9 мм) позволяют использование в ограниченном пространстве.
• Широкий диапазон выходного напряжения: Поддержка широкого диапазона выходного напряжения (0.55 В – 1.8 В) обеспечивает гибкость применения.

Недостатки

• Отсутствие изоляции: Не изолированный модуль может ограничивать использование в приложениях, требующих гальванической развязки.
• Устаревшая модель: Продукт снят с производства, что может затруднить его доступность для новых проектов.

Типовое использование

• Цифровая электроника: Питание микропроцессоров, FPGA и ASIC.
• Телекоммуникационные системы: Преобразователь используется в системах связи для стабилизации напряжения в узлах распределения энергии.
• Сетевое оборудование: Обеспечение питания компонентов в маршрутизаторах, коммутаторах и серверах.

Рекомендации по применению

• Правильное охлаждение: При максимальных нагрузках рекомендуется использовать дополнительные системы охлаждения, чтобы поддерживать рабочую температуру в пределах -40°C ~ 85°C.
• Качественное подключение: Убедитесь в надежности пайки и подключений, так как модуль рассчитан на ток до 15 А.

Основные технические характеристики

• Тип: Не изолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин.): 4.5 В
• Входное напряжение (макс.): 5.5 В
• Выходное напряжение: 0.55 В – 1.8 В
• Максимальный ток на выходе: 15 А
• КПД: до 88%
• Рабочая температура: -40°C ~ 85°C
• Монтажный тип: Сквозное отверстие
• Корпус: 10-DIP модуль
• Размеры: 34.8 мм x 15.7 мм x 8.9 мм

Возможные аналоги

• PTN04050CAZ (Texas Instruments): Похожий преобразователь с возможностью работы при более высоких входных напряжениях.
• LTM4622 (Analog Devices): Двойной выходной модуль с поддержкой более высоких входных напряжений и выходного тока до 7 А на канал.

Эти параметры помогут Вам принять правильное решение при выборе компонента для вашего проекта.
