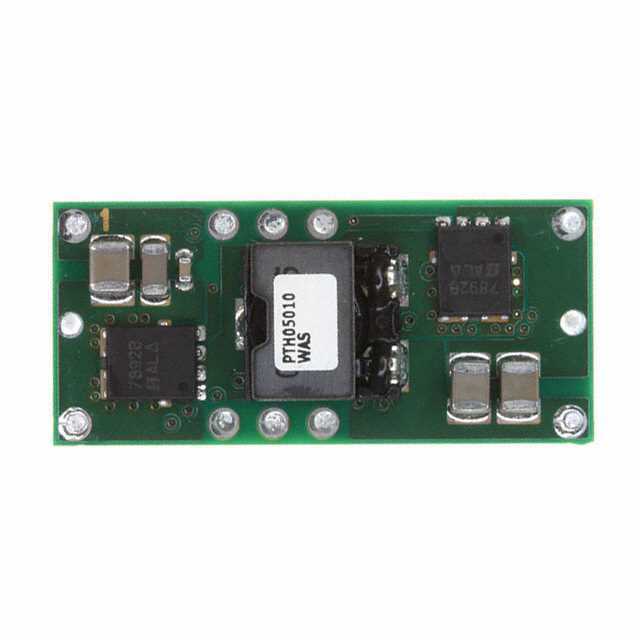

PTH05010WAS от Texas Instruments

Общее описание

PTH05010WAS — это высокоэффективный модуль DC-DC преобразователя типа PoL (Point-of-Load) от Texas Instruments. Он предназначен для работы с входным напряжением в диапазоне от 4,5 до 5,5 В и обеспечивает выходное напряжение в диапазоне от 0,8 до 3,6 В. Максимальный выходной ток составляет до 15 А, что делает этот модуль идеальным для приложений, требующих высокой плотности мощности.

Преимущества

• Высокая эффективность: до 95%, что минимизирует выделение тепла и повышает энергоэффективность.
• Компактный размер: размеры модуля составляют всего 34,8 мм x 15,8 мм x 9,6 мм, что позволяет экономить место на плате.
• Многофункциональность: поддержка широкого диапазона выходных напряжений делает его универсальным для различных приложений.
• Продвинутая защита: встроены функции защиты от перегрузки по току (OCP), перегрева (OTP) и пониженного входного напряжения (UVLO).

Недостатки

• Отсутствие изоляции: модуль является не изолированным, что может быть ограничением для некоторых приложений.
• Ограничение по входному напряжению: диапазон входных напряжений ограничен от 4,5 до 5,5 В.

Типовое использование

• Телекоммуникационные системы
• Офисное оборудование и сервера
• Индустриальная автоматизация и контроль
• Медицинское оборудование
• Высокопроизводительные вычислительные системы

Рекомендации по применению

• Убедитесь, что диапазон входного напряжения питания соответствует спецификации модуля (4,5 - 5,5 В).
• Разместите модуль на плате так, чтобы обеспечить эффективное теплоотведение.
• Следите за корректностью подключения выходных линий для обеспечения стабильности работы устройства.
• Используйте рекомендуемые конденсаторы и индуктивности для обеспечения стабильности выходного напряжения.

Основные технические характеристики

• Тип: не изолированный модуль PoL
• Количество выходов: 1
• Диапазон входного напряжения: 4,5 - 5,5 В
• Диапазон выходного напряжения: 0,8 - 3,6 В
• Максимальный выходной ток: 15 А
• КПД: до 95%
• Температурный диапазон эксплуатации: -40°C до +85°C
• Размеры: 34,8 мм x 15,8 мм x 9,6 мм (длина x ширина x высота)
• Функции: Удаленное включение/выключение, защита от перегрузки по току (OCP), защита от перегрева (OTP), защита от пониженного входного напряжения (UVLO)
• Монтаж: поверхностный монтаж

Возможные аналоги

• PTH05060WAZ от Texas Instruments — аналогичный модуль с повышенной выходной мощностью.
• OKI-78SR от Murata Power Solutions — не изолированный модуль с аналогичными характеристиками входного и выходного напряжения.

Этот модуль превосходно подойдет для обеспечения стабильного и эффективного преобразования напряжений в различных высокопроизводительных электронных системах.
