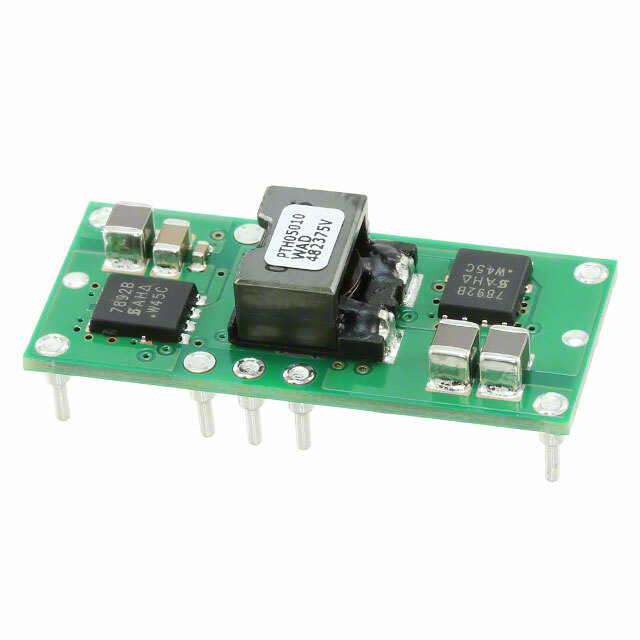

PTH05010WAD

PTH05010WAD от Texas Instruments

Общее описание:
PTH05010WAD - это модуль понижающего DC-DC преобразователя (точка нагрузки), разработанный компанией Texas Instruments. Он обеспечивает регулирование выхода в диапазоне от 0.8V до 3.6V при входном напряжении от 4.5V до 5.5V и максимальном выходном токе 15A. Этот модуль предназначен для использования в коммерческих и промышленных приложениях, требующих высокоэффективного управления питанием.

Преимущества:

• Высокая эффективность: До 95% КПД, что уменьшает тепловыделение и повышает общую надежность системы.
• Широкий диапазон выходного напряжения: Позволяет точно настраивать напряжение для различных приложений.
• Компактные размеры: Обеспечивает легкую интеграцию в различные устройства за счет малых габаритов.
• Простота интеграции: Благодаря стандартному формату и монтажу, модуль легко интегрируется в различные системы.

Недостатки:

• Ограниченный диапазон входного напряжения: Рабочий диапазон входного напряжения составляет лишь 4.5V-5.5V.

Типовое использование:

• Платы распределения питания
• Системы серверов и рабочих станций
• Телекоммуникационное оборудование
• Медицинские устройства
• Промышленное оборудование

Рекомендации по применению:

• Используйте модули PTH05010WAD для систем, требующих высокоэффективного управления питанием с гибкими настройками выходного напряжения.
• Убедитесь в соблюдении условий эксплуатации, указанных в технической документации, включая диапазоны входного напряжения и температуры.

Основные технические характеристики:

• Тип: Модуль понижающего (неизолированного) преобразователя DC-DC (точка нагрузки)
• Количество выходов: 1
• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 5.5V
• Выходное напряжение: 0.8V ~ 3.6V
• Максимальный выходной ток: 15A
• Эффективность: До 95%
• Режим монтажа: Сквозное отверстие
• Температурный диапазон: От -40°C до +85°C
• Размеры: 34.8мм (Д) x 15.7мм (Ш) x 8.9мм (В) (1.37" x 0.62" x 0.35")

Возможные аналоги:

• PTH05020WAD от Texas Instruments: аналогичная модель с схожими характеристиками, но с дополнительными функциями управления.
• OKI-T/36-W40N-C от Murata Power Solutions: альтернативный преобразователь с аналогичными характеристиками выхода.

Используйте данный модуль для надежного и эффективного управления питанием в ваших устройствах и системах.
