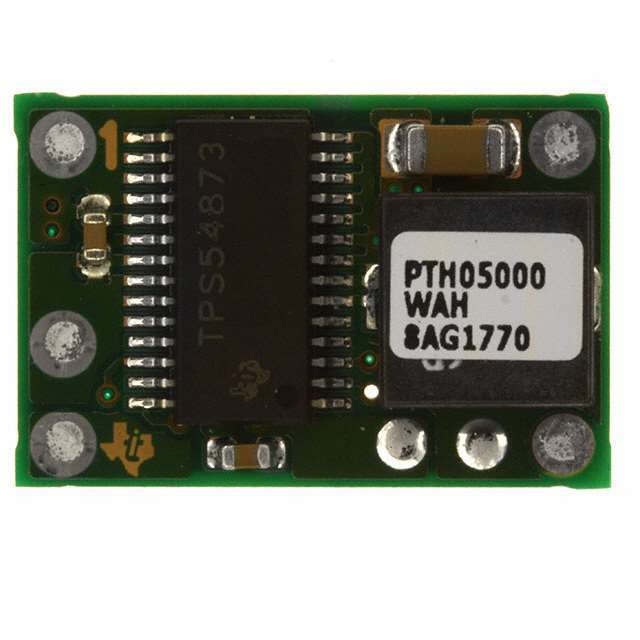

PTH05000WAD

Texas Instruments PTH05000WAD

Общее описание

Модуль PTH05000WAD от Texas Instruments – это компактный пониженный DC-DC преобразователь (Non-Isolated PoL Module), предназначенный для преобразования напряжения питания. Он способен обеспечивать стабильное выходное напряжение в диапазоне от 0.9 до 3.6 В при входном напряжении от 4.5 до 5.5 В и максимальной нагрузке до 6 А.

Преимущества

• Высокая эффективность до 92%, что снижает потери энергии и тепловыделение.
• Компактные размеры (0.75" x 0.50" x 0.34"), что позволяет использовать его в условиях ограниченного пространства.
• Широкий диапазон выходного напряжения (0.9-3.6 В), что делает его универсальным для различных приложений.
• Низкий уровень помех и шумов, благодаря высококачественной фильтрации.

Недостатки

• Отсутствие изоляции, что ограничивает его применение в некоторых специализированных областях.
• Чувствительность к диапазону входного напряжения (4.5-5.5 В), что требует точного управления и мониторинга источника питания.

Типовое использование

• Встраиваемые системы питания в IT-оборудовании.
• Преобразователи напряжения для микроконтроллеров и других чувствительных компонентов.
• Питание периферийных устройств в портативной и стационарной электронике.
• Промышленные и коммерческие приложения, требующие надежных и компактных источников питания.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 4.5-5.5 В для стабильной работы преобразователя.
• При проектировании схемы учитывайте тепловыделение и обеспечивайте адекватное охлаждение.
• Для минимизации шумов и помех целесообразно использовать качественные фильтрующие конденсаторы на входе и выходе.

Основные технические характеристики

• Тип модуля: Non-Isolated PoL
• Количество выходов: 1
• Входное напряжение (мин.): 4.5 В
• Входное напряжение (макс.): 5.5 В
• Выходное напряжение: 0.9 ~ 3.6 В
• Максимальный ток на выходе: 6 А
• КПД: до 92%
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус: 5-DIP Module
• Размеры: 0.75" (Длина) x 0.50" (Ширина) x 0.34" (Высота) (19.1 мм x 12.7 мм x 8.6 мм)
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• Texas Instruments PTH05010WAD - Похожий модуль с аналогичными характеристиками.
• Murata OKL-T/3-W12-C - Преобразователь аналогичного класса и характеристик от другого производителя.
• RECOM R-78E5.0-0.5 - Аналогичный пониженный преобразователь напряжения, подходящий для похожих применений.

Этот пониженный DC-DC преобразователь PTH05000WAD от Texas Instruments предложит высокую эффективность и надежность, делая его идеальным выбором для широкого спектра коммерческих и промышленных приложений.
