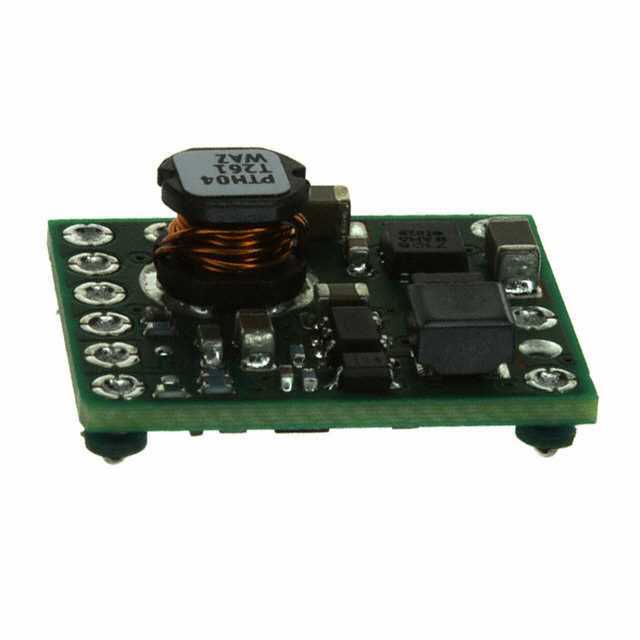

PTH04T261WAZ

Texas Instruments PTH04T261WAZ - Описание продукта

Общее описание

PTH04T261WAZ от Texas Instruments представляет собой PoL (Point-of-Load) модуль без изоляции, предназначенный для нахождения питания в электронике. Этот DC-DC преобразователь широко применяется в коммерческих ИТ устройствах благодаря своей высокой эффективности и надежности.

Преимущества

• Высокая эффективность: До 95%, что позволяет минимизировать потери энергии.
• Широкий диапазон входного напряжения: От 2.2V до 5.5V, что делает этот модуль универсальным для множества применений.
• Гибкость выходного напряжения: Регулируемый выход от 0.69V до 3.6V, что позволяет использовать модуль в разной электронике.
• Компактные размеры: 19.1мм х 15.7мм х 8.6мм, подходящие для плотных монтажных плат.

Недостатки

• Статус устаревшего продукта: Этот компонент больше не производится, что может затруднить его доступность и поддержку в будущем.
• Отсутствие изоляции: Не подходит для применений, где необходима гальваническая развязка.

Типовое использование

• Коммерческие ИТ применения: Серверы, сетевое оборудование, компьютерные системы.
• Прототипирование и тестирование электроники.
• Проекты с ограниченным пространством: Благодаря своему небольшому размеру, модуль подходит для встроенных систем и компактных устройств.

Рекомендации по применению

• Использование радиатора: Для повышения долговечности и стабильности работы в условиях высоких температур.
• Проверка на совместимость: Убедитесь, что диапазоны входного и выходного напряжения соответствуют требованиям вашего проекта.
• Тестирование при максимальной нагрузке: Для обеспечения стабильной работы при максимальных нагрузках.

Основные технические характеристики

• Тип: Non-Isolated Point-of-Load (PoL) Module
• Количество выходов: 1
• Напряжение входа (мин.): 2.2V
• Напряжение входа (макс.): 5.5V
• Выходное напряжение: 0.69V ~ 3.6V
• Максимальный выходной ток: 3A
• Применение: ITE (Commercial)
• Функции: Remote On/Off, OCP (Over-Current Protection), OTP (Over-Temperature Protection), UVLO (Under-Voltage Lockout)
• Рабочая температура: -40°C ~ 85°C
• Эффективность: До 95%
• Тип монтажа: Surface Mount
• Корпус: 10-SMD Module
• Размеры: 19.1мм х 15.7мм х 8.6мм

Возможные аналоги

• PTH04T241WAZ: Также от Texas Instruments с похожими характеристиками.
• PTN78000A: Более новый PoL модуль от Texas Instruments с улучшенными параметрами.

Заключение

PTH04T261WAZ является надежным и гибким источником питания для различных коммерческих ИТ приложений, несмотря на то, что его производство прекращено. Важно учитывать его недостатки и искать доступные альтернативы для новых проектов.
