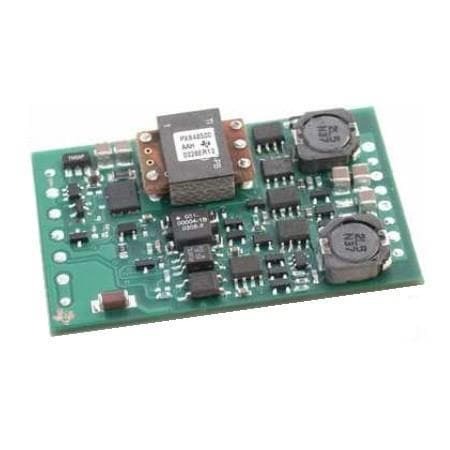

PTH04T260WAZT

PTH04T260WAZT от Texas Instruments

Общее описание

PTH04T260WAZT — это нелинейный пониженный модуль DC/DC-конвертера от Texas Instruments. Он способен выдавать регулируемое выходное напряжение от 0.69 до 3.6 В при входном напряжении от 2.2 до 5.5 В. Максимальный ток нагрузки составляет 3 А. Этот компактный модуль предназначен для использования в различных коммерческих приложениях, требующих надежного и эффективного управления питанием.

Преимущества

• Компактный размер: Миниатюрный корпус 10-SMD, что позволяет интегрировать модуль в ограниченное пространство.
• Высокая эффективность: КПД до 95%, что снижает тепловыделение и повышает эффективность системы.
• Защита и надежность: Модуль оснащен функциями защиты от перегрузки по току (OCP), перегрева (OTP) и пониженного входного напряжения (UVLO).
• Простота использования: Наличие функции дистанционного включения/выключения упрощает управление модулем.

Недостатки

• Температурные ограничения: Рабочий температурный диапазон от -40°C до 85°C может быть ограничивающим фактором для применения в экстремальных условиях.
• Ограниченная выходная мощность: Максимальный выходной ток 3 А может не подходить для приложений с более высокой нагрузкой.

Типовое использование

PTH04T260WAZT идеально подходит для использования в следующих случаях:

• Питание FPGA и микропроцессоров
• Перевод напряжений в телекоммуникационных и сетевых устройствах
• Индустриальные системы
• Автоматизация и управление

Рекомендации по применению

• Обеспечьте надежное охлаждение для поддержания температуры в рабочем диапазоне.
• Используйте соответствующие фильтры для минимизации электромагнитных помех.
• Включайте защитные диоды для предотвращения обратного напряжения и других повреждений.

Основные технические характеристики

• Входное напряжение: 2.2 В — 5.5 В
• Выходное напряжение: 0.69 В — 3.6 В
• Максимальный выходной ток: 3 А
• Эффективность: До 95%
• Функции защиты: OCP, OTP, UVLO
• Рабочий температурный диапазон: -40°C — 85°C
• Корпус: 10-SMD модуль
• Размеры: 19.1 мм x 15.7 мм x 9.1 мм

Возможные аналоги

• PTN78020WAH от Texas Instruments
• OKI-78SR-3.3/1.5-W36-C от Murata Power Solutions
• R-78E3.3-0.5 от Recom Power

PTH04T260WAZT от Texas Instruments — это высокоэффективный, компактный и надежный модуль питанием, который идеально подходит для разнообразных коммерческих применений.
