PTH04T260WAZ

Описание продукта: PTH04T260WAZ от Texas Instruments

Общее описание

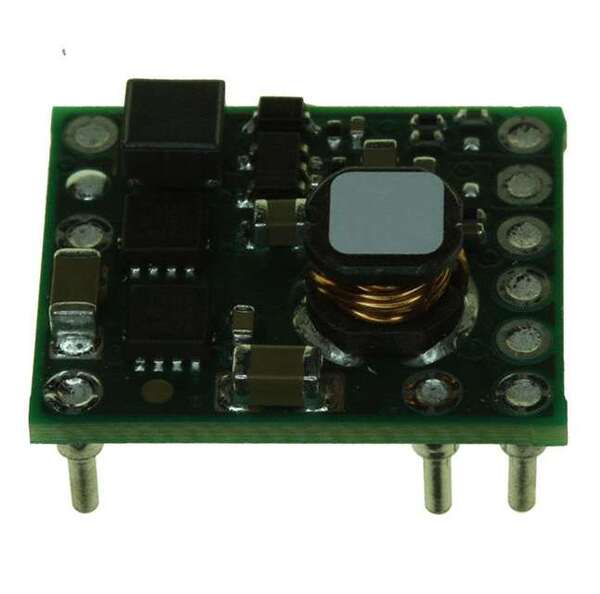

PTH04T260WAZ – это нерегулируемый полимерный модуль (PoL) преобразователя DC-DC от Texas Instruments. Он предназначен для использования в коммерческих, промышленных и телекоммуникационных приложениях, требующих высокоэффективного преобразования напряжения с малым фактором формы. Этот компонент обеспечивает выходное напряжение от 0.69 до 3.6 В с максимальным выходным током до 3 А и входным напряжением от 2.2 до 5.5 В.

Преимущества

• Высокая эффективность: До 95%, что позволяет снизить энергопотребление и уменьшить тепловыделение.
• Широкий диапазон входного напряжения: 2.2В - 5.5В, что обеспечивает гибкость в использовании в различных системах.
• Компактные размеры: Идеально подходит для приложений с ограниченным пространством.
• Удобство монтажа: Поверхностный монтаж упрощает установку на плату.
• Дополнительные функции: Включает удаленное включение/выключение, защиту от перегрузки по току (OCP), защиту от перегрева (OTP), защиту от пониженного входного напряжения (UVLO).

Недостатки

• Нерегулируемый выход: Возможно, не подходит для приложений, требующих стабильного выходного напряжения без дополнительного регулирования.
• Ограниченный выходной ток: Максимальный выходной ток до 3А может быть недостаточным для высокоэнергетических приложений.

Типовое использование

• Телекоммуникационные и сетевые оборудования
• Промышленные системы автоматизации
• Системы видеонаблюдения
• Медицинские приборы
• Оборудование для информационных технологий

Рекомендации по применению

• Используйте этот модуль для приложений, где важна высокая эффективность и компактные размеры.
• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (2.2В - 5.5В).
• Для оптимальной работы и надежности следуйте рекомендациям по тепловому проектированию, обеспечивая адекватное теплоотводящее решение.

Основные технические характеристики

• Входное напряжение: 2.2В - 5.5В
• Выходное напряжение: 0.69В - 3.6В
• Максимальный выходной ток: 3А
• Эффективность: до 95%
• Рабочая температура: -40°C до 85°C
• Габаритные размеры: 19.1мм x 15.7мм x 8.6мм (0.75" L x 0.62" W x 0.34" H)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• Murata серии OKI-78SR, которые предлагают схожие параметры и характеристики.
• RECOM серии R-78E, которые также обеспечивают высокий уровень эффективности и надежности.
• XP Power серии JCA, предназначенные для различных приложений с требованиями к большому выходному току и эффективности.

Использование PTH04T260WAZ от Texas Instruments – это отличное решение для широкого спектра приложений, требующих недорогого и высокоэффективного преобразования DC-DC.
