PTH04T260WAS

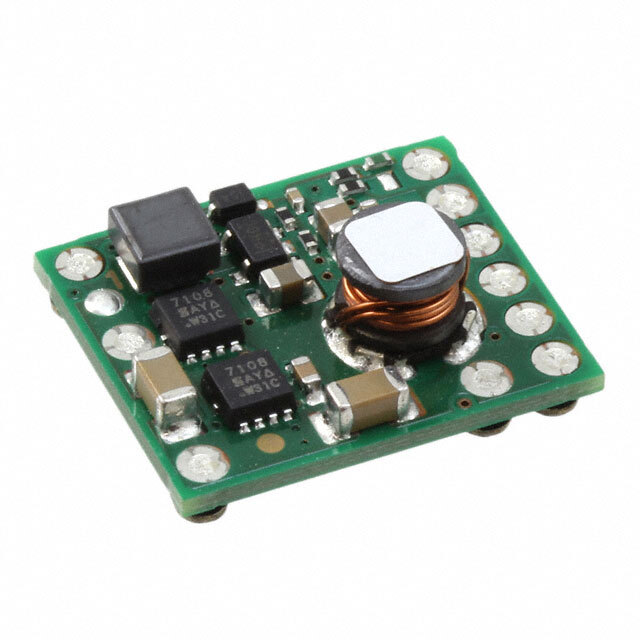

DC-DC Преобразователь PTH04T260WAS от Texas Instruments

Общее описание

PTH04T260WAS – это высокоэффективный преобразователь постоянного тока, разработанный компанией Texas Instruments. Этот компонент представляет собой ненизкоомный модуль без гальванической развязки (Point-of-Load, PoL), который обеспечивает одну регулируемую выходную линию напряжения в диапазоне от 0.69 В до 3.6 В при входном напряжении от 2.2 В до 5.5 В и максимальном выходном токе до 3 А. Преобразователь имеет высокую эффективность до 95%.

Преимущества

• Высокая эффективность: до 95%, что способствует снижению тепловых потерь.
• Компактные размеры: упрощает интеграцию в разнообразные устройства.
• Широкий диапазон входного напряжения: позволяет использовать в различных приложениях.
• Встроенные защиты: OCP, OTP, UVLO, что обеспечивает надежность эксплуатации.

Недостатки

• Ограничение по максимальному выходному току: до 3 А, что может быть недостаточно для мощных устройств.
• Нет гальванической развязки: ограничивает применение в определенных сферах.

Типовое использование

PTH04T260WAS идеально подходит для применения в информационных технологиях и коммерческих устройствах, таких как:

• Компьютерные системы
• Бортовые источники питания
• Коммуникационное оборудование

Рекомендации по применению

• Обеспечить надлежащую вентиляцию или охлаждение для оптимальной работы и долговечности компонента.
• Правильное размещение и монтаж как требуется для поверхностного монтажа.
• Учитывать рекомендации по защите от перенапряжения и короткого замыкания при интеграции в схемы.

Основные технические характеристики

• Тип: Ненизкоомный модуль
• Количество выходов: 1
• Входное напряжение (мин): 2.2 В
• Входное напряжение (макс): 5.5 В
• Выходное напряжение: от 0.69 В до 3.6 В
• Максимальный выходной ток: 3 А
• Эффективность: до 95%
• Рабочая температура: от -40°C до 85°C
• Размеры: 19.1 мм x 15.7 мм x 9.1 мм (0.75" x 0.62" x 0.36")
• Монтаж: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• PTS04T200W: аналог с похожими характеристиками от Texas Instruments.
• LMZ12003: DC-DC преобразователь от Texas Instruments с похожими параметрами выхода.

Заключение

PTH04T260WAS от Texas Instruments – это надежный и высокоэффективный DC-DC преобразователь, который найдет свое применение в различных коммерческих и информационных технологиях благодаря компактному размеру, высокой эффективности и встроенным защитам.
