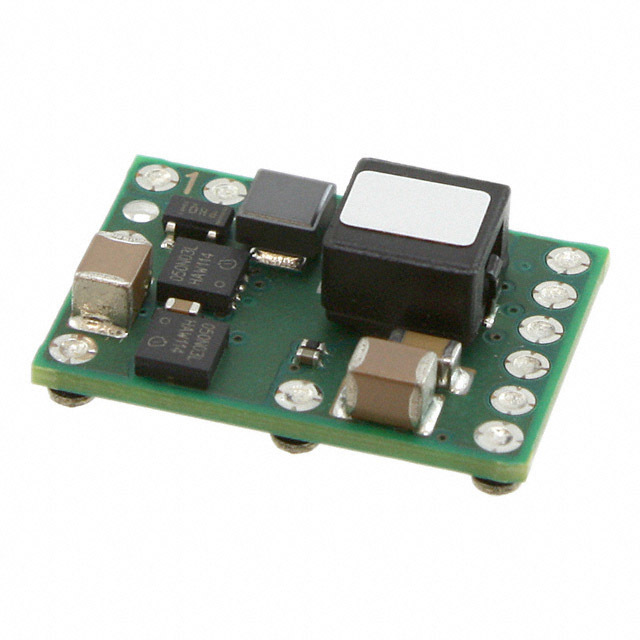

DC-DC Конвертер PTH04T240FAZ от Texas Instruments

Общее описание

DC-DC конвертер PTH04T240FAZ от Texas Instruments представляет собой компактный и высокоэффективный понижающий модуль питания (Point-of-Load - PoL). Он обеспечивает преобразование напряжения от 2.2 В до 5.5 В на входе в регулируемое выходное напряжение от 0.7 В до 2 В. Этот модуль идеально подходит для применения в различных электронных устройствах, где требуется стабилизированное напряжение питания с высоким выходным током до 10 А.

Преимущества

• Высокая эффективность: До 91% при типовых условиях.
• Компактные размеры: 22.1 мм x 15.7 мм x 8.9 мм.
• Широкий диапазон входного напряжения: 2.2 В - 5.5 В.
• Высокий выходной ток: До 10 А.
• Интегрированные защитные функции: Отключение при перегреве (OTP), защита от перенапряжения (OV), защита от перегрузки по току (OCP).

Недостатки

• Неизолированный модуль: Не поддерживает гальваническую изоляцию между входом и выходом.
• Ограниченный диапазон выходного напряжения: До 2 В, что может быть недостаточным для некоторых применений.

Типовое использование

• Применения информационных технологий (ИТ) и коммерческие устройства.
• Системы распределенного питания в телекоммуникационном оборудовании.
• Высокопроизводительные вычислительные системы.
• Аудио и видео системы.

Рекомендации по применению

• Установка: Модуль предназначен для поверхностного монтажа (SMD), что упрощает его интеграцию в стандартные печатные платы.
• Термическое управление: Учитывать необходимость отведения тепла при действии максимального тока. Возможно использование радиаторов или дополнительных охлаждающих решений.
• Фильтрация: Рекомендуется использовать внешние фильтры (например, конденсаторы) для улучшения стабильности выходного напряжения и снижения помех.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Количество выходов: 1
• Входное напряжение (мин): 2.2 В
• Входное напряжение (макс): 5.5 В
• Выходное напряжение: 0.7 В - 2 В
• Максимальный выходной ток: 10 А
• КПД: До 91%
• Температурный диапазон: от -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 11-SMD модуль
• Размеры: 22.1 мм x 15.7 мм x 8.9 мм

Возможные аналоги

• PTN78000A: От Texas Instruments, сходный по параметрам, но для других диапазонов напряжений и токов.
• OKI-78SR: Регулятор напряжения от Murata Power Solutions, пригодный для замены в некоторых случаях.
• LTM4625: Модульная DC-DC конвертерная система от Linear Technology (ныне Analog Devices), подходящая для аналогичных применений.

PTH04T240FAZ от Texas Instruments — это надежный и удобный инструмент для построения стабильных и эффективных систем питания в широком диапазоне коммерческих и ИТ применений.
