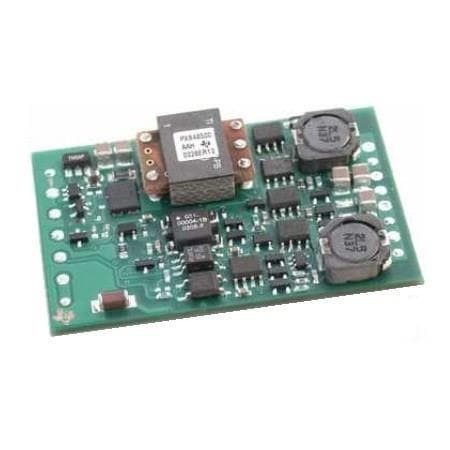

PTH04T231WAZT

PTH04T231WAZT от Texas Instruments

Общее описание

PTH04T231WAZT – это компактный, высокоэффективный понижающий DC/DC преобразователь, разработанный для преобразования напряжения в широком диапазоне приложений. Данный модуль обеспечивает регулировку выходного напряжения в пределах 0.69V до 3.6V при входном напряжении от 2.2V до 5.5V и максимальном выходном токе 6A.

Преимущества

• Высокая эффективность: До 94% КПД, что снижает энергопотребление и теплопотери.
• Компактные размеры: Удобная установка благодаря малым габаритам 19.1мм x 15.7мм x 9.1мм.
• Широкий диапазон входных и выходных напряжений: Подходит для различных приложений.
• Многочисленные функции защиты: Защита от перегрева (OTP), защита от перенапряжения (OCP) и функция отключения при пониженном напряжении (UVLO).

Недостатки

• Ограничение по максимуму выходного тока: Максимальный выходной ток составляет 6A, что может быть недостаточно для некоторых приложений с высокими нагрузками.

Типовое использование

• Промышленные и коммерческие информационные технологии (ITE)
• Использование в серверных и телекоммуникационных системах
• Применение в системах питания процессоров и цифровых схем

Рекомендации по применению

• Рекомендовано использование в системах с ограниченным пространством благодаря компактным размерам.
• Подходит для применения в схемах, требующих точного регулирования напряжения и высокой эффективности.
• Следует обеспечивать достаточное охлаждение при максимальных токах для предотвращения перегрева.

Основные технические характеристики

• Входное напряжение: 2.2V - 5.5V
• Выходное напряжение: 0.69V - 3.6V
• Максимальный выходной ток: 6A
• Коэффициент полезного действия (КПД): До 94%
• Температурный диапазон работы: -40°C ~ 85°C
• Функции защиты: OCP, OTP, UVLO
• Монтаж: Поверхностный монтаж (SMD)
• Размеры: 19.1мм x 15.7мм x 9.1мм

Возможные аналоги

• LMZ12003 от Texas Instruments: 3A понижающий модуль DC/DC.
• LTM8022 от Analog Devices: 1A понижающий модуль DC/DC с входным напряжением до 36V.
• OKI-78SR от Murata Power Solutions: Понижающий модуль DC/DC без радиатора мощностью до 1.5A.

Вместе с этим также покупают

• Конденсаторы для сглаживания выходного напряжения
• Радиаторы для дополнительного охлаждения
• Фильтры для защиты от электромагнитных помех (EMI)

Использование PTH04T231WAZT от Texas Instruments позволит вам создать надежное и эффективное решение для регулирования напряжения в вашем проекте.
