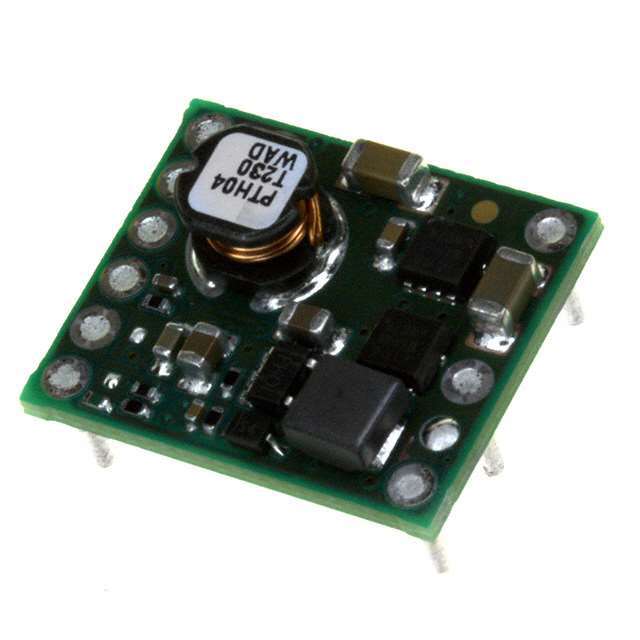

PTH04T230WAD

PTH04T230WAD от Texas Instruments

Общее описание

PTH04T230WAD — это высокоэффективный DC-DC преобразователь с регулируемым выходом в диапазоне от 0.69 В до 3.6 В и максимальным выходным током до 6 А. Устройство поддерживает широкий диапазон входных напряжений от 2.2 В до 5.5 В и предназначено для монтажа в плату. Оптимизирован для использования в коммерческих и промышленных условиях, обеспечивая максимальную гибкость и надежность.

Преимущества

• Высокая эффективность: КПД до 94%, что минимизирует тепловые потери и повышает общую производительность системы.
• Компактность: Размеры модуля всего 0.75" x 0.62" x 0.34" (19.1 мм x 15.7 мм x 8.6 мм), что идеально для компактных устройств.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение от 2.2 В до 5.5 В.
• Высокий выходной ток: Обеспечивает до 6 А выходного тока, что идеально для питания мощных схем.

Недостатки

• Отсутствие изоляции: Преобразователь не изолирован, что может быть недостатком для некоторых приложений, требующих гальванической изоляции.

Типовое использование

• Питание процессоров и микроконтроллеров
• Системы распределенного питания
• Промышленные компьютеры и сетевое оборудование
• Медицинское оборудование и другие устройства с высокими требованиями к стабильности питания

Рекомендации по применению

• Обеспечьте адекватное охлаждение устройства для предотвращения перегрева, особенно при максимальной нагрузке.
• Разместите байпасные конденсаторы рядом с входом и выходом преобразователя для минимизации пульсаций и шумов.
• Используйте рекомендованные Texas Instruments схемы обвязки для достижения оптимальной производительности и надежности.

Основные технические характеристики

• Входное напряжение: 2.2 В - 5.5 В
• Выходное напряжение: 0.69 В - 3.6 В (регулируемое)
• Максимальный выходной ток: 6 А
• Эффективность: до 94%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: модуль 10-DIP

Возможные аналоги

• TPS5430 от Texas Instruments: Преобразователь с функциями защиты от перенапряжения и перегрева.
• LMZ12003 от Texas Instruments: Снижающий преобразователь напряжения 2.95-14.5 В входа, 0.8-6 В выхода, до 3 А.
• PTN78020WAH от Texas Instruments: Преобразователь DC-DC с регулируемым выходом в диапазоне 2.95 В - 5.5 В и током до 6 А.
