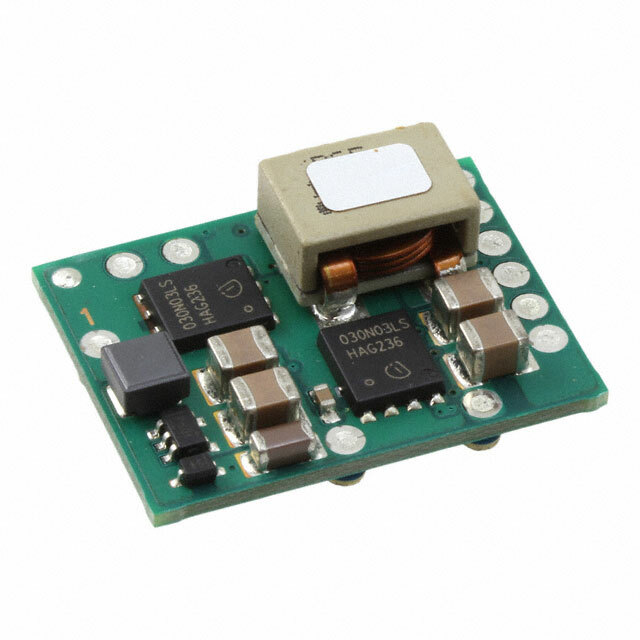

PTH04T220WAZ

Texas Instruments PTH04T220WAZ

Общее описание

PTH04T220WAZ — это высокоэффективный, неинвертирующий модуль DC-DC понижающий преобразователь серии Point-of-Load (PoL) от Texas Instruments, предназначенный для использования в промышленной и коммерческой электронике. Он обеспечивает стабильное регулируемое выходное напряжение в диапазоне от 0.69V до 3.6V с входным напряжением от 2.2V до 5.5V и максимальным выходным током до 16A.

Преимущества

• Высокая эффективность — достигает до 94% в оптимальных условиях.
• Широкий диапазон входных и выходных напряжений.
• Технология Plug-and-Play — упрощает процесс проектирования и внедрения в систему.
• Малый размер и компактная конструкция — обеспечивает легкость интеграции в различные устройства.
• Надежная защита — включает защиту от перегрузки по току (OCP), перегрева (OTP) и недостаточного напряжения (UVLO).

Недостатки

• Небольшой выходной диапазон напряжения — может быть ограничивающим фактором для некоторых приложений.
• Требуется адекватное теплоотведение для предотвращения перегрева при максимальном нагрузочном токе.

Типовое использование

• Серверы и телекоммуникационные системы.
• Медицинское оборудование.
• Системы хранения данных.
• Промышленные контроллеры и автоматизация.
• Переносные и мобильные устройства, требующие регулируемого низкого напряжения.

Рекомендации по применению

• Убедитесь в надлежащем уровне охлаждения и вентиляции для предотвращения перегрева.
• Следует уделить внимание правильному расположению и разводке на печатной плате для минимизации электромагнитных помех (EMI).
• Проверяйте совместимость с другими компонентами в цепи для предотвращения инверсий или кратковременных замыканий.

Основные технические характеристики

• Тип: Неизолированный PoL Модуль.
• Количество выходов: 1.
• Диапазон входного напряжения: 2.2V - 5.5V.
• Диапазон выходного напряжения: 0.69V - 3.6V.
• Максимальный выходной ток: 16A.
• Эффективность: до 94%.
• Рабочая температура: -40°C ~ 85°C.
• Тип монтажа: Поверхностный монтаж.
• Размеры: 25.4mm x 19.1mm x 9.1mm.

Возможные аналоги

• Murata OKR-T/6-W12-C — тоже преобразователь PoL с широким диапазоном входного/выходного напряжения.
• RECOM R-78B5.0-1.5 — менее мощный, но аналогичный по функциональности и области применения.
• TRACOPOWER TMPM 04120 — аналогичный преобразователь с похожим диапазоном напряжений и токов.

Заключение

PTH04T220WAZ от Texas Instruments — это надежное и эффективное решение для питания сложных электронных систем, требующих стабильного и регулируемого низкого напряжения с высокой точностью и надежной защитой от перегрузок. Этот компонент идеально подходит для применения в различных отраслях, от серверных систем до переносных устройств.
