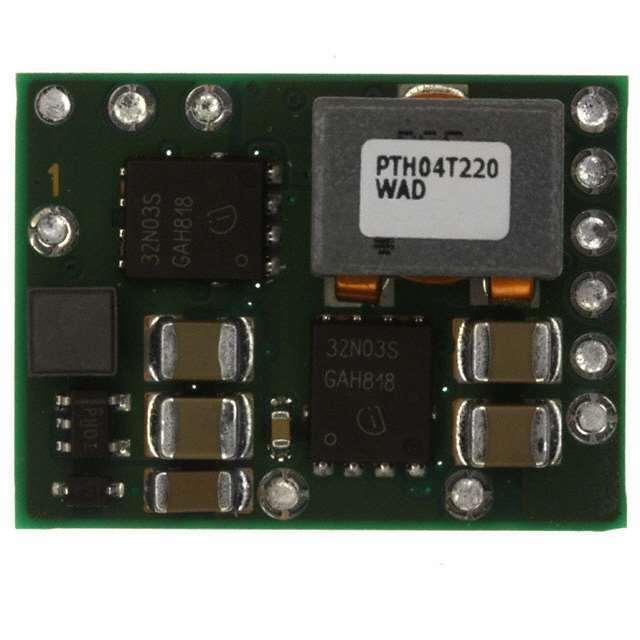

PTH04T220WAD от Texas Instruments

Общее описание

PTH04T220WAD — это мощный понижающий модуль DC-DC, разработанный Texas Instruments. Он обеспечивает выходное напряжение от 0.69 В до 3.6 В при входном напряжении от 2.2 В до 5.5 В. Этот модуль идеально подходит для приложений с высокой плотностью мощности и эффективностью, требующих компактного и надежного решения.

Преимущества

• Высокая эффективность: достигает 94%, что снижает тепловыделение и увеличивает общую эффективность системы.
• Широкий диапазон выходного напряжения: регулируемое выходное напряжение от 0.69 В до 3.6 В.
• Высокий ток выходного сигнала: до 16А, что позволяет использовать модуль в приложениях с высокими требованиями к току.
• Компактные размеры: всего 25.4mm x 19.1mm x 8.6mm, что упрощает интеграцию в ограниченное пространство.

Недостатки

• Часто требует дополнительных компонентов: таких как внешние конденсаторы для обеспечения стабильности работы.
• Неизолированный: что может ограничить использование в приложениях, требующих гальванической развязки.

Типовое использование

• Программируемые логические контроллеры (PLC)
• Телекоммуникационные системы
• Микропроцессорные и DSP системы питания
• Приложения с распределенным питанием

Рекомендации по применению

• Охлаждение: Обеспечьте достаточное охлаждение, особенно при работе на максимальном токе. Используйте теплоотводы или интегрируйте модуль в систему с эффективным отводом тепла.
• Фильтрующие компоненты: Добавление необходимых фильтрующих конденсаторов на входе и выходе для увеличения стабильности и уменьшения уровней шума.
• Рабочие условия: Следите за соблюдением рекомендуемых рабочих условий, особенно по температуре окружающей среды (-40°C ~ 85°C).

Основные технические характеристики

• Тип: Неизолированный модуль PoL
• Количество выходов: 1
• Входное напряжение: 2.2В - 5.5В
• Выходное напряжение: 0.69В - 3.6В
• Макс. выходной ток: 16А
• Эффективность: до 94%
• Рабочая температура: -40°C ~ 85°C
• Размеры: 25.4 мм x 19.1 мм x 8.6 мм (1.00" x 0.75" x 0.34")

Возможные аналоги

• Ti PTH08T220W: аналогичный модуль с другими характеристиками выхода.
• Murata OKR-T/3-W12-C: модуль с низким выходным напряжением и параметрами высокой эффективности.

PTH04T220WAD от Texas Instruments представляет собой мощное и гибкое решение для задач с высокими требованиями к плотности мощности и эффективности.
