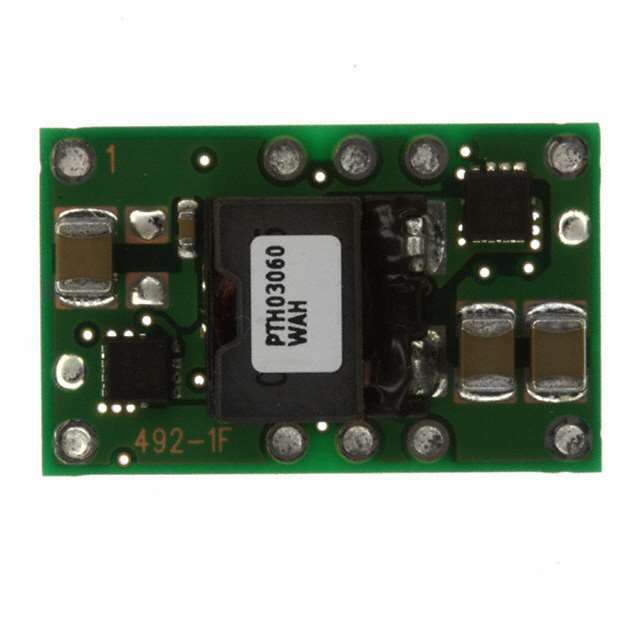

PTH03060YAZ

Конвертер PTH03060YAZ от Texas Instruments

Общее описание

PTH03060YAZ — это DC-DC преобразователь с одним выходом, предназначенный для питания устройств и систем, требующих стабильного низковольтного питания. Этот конвертер входит в категорию PoL (Point-of-Load) модулей и идеально подходит для коммерческого использования в информационных технологиях и других приложениях.

Преимущества

• Высокая эффективность: КПД до 86% обеспечивает минимальные потери энергии.
• Компактность: Малый размер устройства экономит место на печатной плате.
• Гибкость: Регулируемый выходной диапазон 0.55V до 1.8V.
• Надежность: Встроенные функции защиты от перегрузки по току (OCP) и пониженного напряжения (UVLO).

Недостатки

• Невысокий входной диапазон: Ограниченный диапазон входного напряжения 2.95V—3.65V может быть неудобным для некоторых приложений.
• Отсутствие изоляции: Не рекомендуется использовать в средах, требующих гальванической развязки.

Типовое использование

• Питание процессоров и микроконтроллеров
• Программируемые логические матрицы (FPGA и CPLD)
• Модули памяти и периферийные устройства
• Промышленные автоматизированные системы и роботы

Рекомендации по применению

• Температурный режим: Учитывайте рабочий температурный диапазон от -40°C до +85°C для надежной эксплуатации.
• Монтаж: Миниатюрный корпус (10-SMD) допускает поверхностный монтаж на печатную плату.
• Входное напряжение: Используйте источник питания с напряжением в пределах 2.95V до 3.65V для корректной работы преобразователя.

Основные технические характеристики

• Входное напряжение: 2.95V—3.65V
• Выходное напряжение: 0.55V—1.8V
• Максимальный выходной ток: 10А
• КПД: До 86%
• Рабочий температурный диапазон: -40°C до +85°C
• Монтаж: Поверхностный (SMD)
• Размеры: 25.3 мм (Д) x 15.8 мм (Ш) x 9.6 мм (В)

Возможные аналоги

• PTN78020AAZ от Texas Instruments: Более широкий диапазон входного напряжения, но более крупный по размеру.
• LTM8022IV#PBF от Analog Devices: Изолированный DC-DC преобразователь с аналогичными характеристиками выходного напряжения.

PTH03060YAZ от Texas Instruments — надежное решение для питания маломощных электронных устройств, требующих стабильного низковольтного питания, компактности и высокой эффективности.
