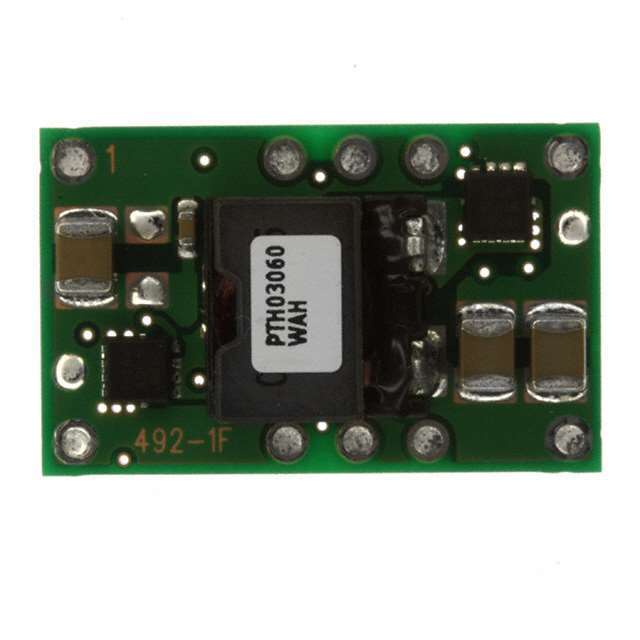

PTH03060YAST

DC-DC Преобразователь PTH03060YAST от Texas Instruments

Общее описание: PTH03060YAST – это высокоэффективный понижающий DC-DC преобразователь, предназначенный для снабжения малошумящих низковольтных устройств. Он не имеет гальванической развязки и используется в приложениях, требующих стабильного и регулируемого выхода при низком напряжении и высоком токе. Этот модуль прост в использовании и ориентирован на разработчиков, спешащих быстро вывести продукт на рынок.

Преимущества:

• Высокая эффективность, достигающая 86%
• Широкий диапазон входного напряжения: 2.95V до 3.65V
• Регулируемый выход от 0.55V до 1.8V
• Поддержка высокого тока до 10А
• Компактные размеры, что упрощает интеграцию в дизайн
• Защитные функции, такие как защита от перегрузки по току (OCP) и защита от пониженного напряжения на входе (UVLO)

Недостатки:

• Отсутствие гальванической развязки, что ограничивает применение в некоторых областях

Типовое использование: PTH03060YAST подходит для:

• Информационно-технологических и сетевых устройств
• Систем на кристалле (SoC)
• Микропроцессоров и ASIC-ов
• Высокопроизводительных процессоров и FPGA

Рекомендации по применению:

• Используйте для линейных приложений, требующих низкого напряжения питания и высокой стабильности
• Рекомендуется предусмотреть на плате адекватное теплоотведение, так как высокая плотность мощности может приводить к нагреву
• Для стабилизации выходного напряжения используйте качественные конденсаторы на выводах

Основные технические характеристики:

• Тип: Ненеразвязанный модуль PoL
• Количество выходов: 1
• Входное напряжение (мин.): 2.95V
• Входное напряжение (макс.): 3.65V
• Выходное напряжение 1: от 0.55V до 1.8V
• Максимальный выходной ток: 10A
• Рабочая температура: -40°C до 85°C
• Эффективность: 86%
• Тип монтажа: Поверхностный монтаж (SMD)
• Размеры: 25.3 мм (длина) x 15.8 мм (ширина) x 9.6 мм (высота)

Возможные аналоги:

• PTRL12020C от Texas Instruments
• VRAH-06E1A0 от Murata Power Solutions
• OKY-T/3-W5P-C от Murata Power Solutions

Этот компонент идеально подойдет для многих высокопроизводительных приложений благодаря своей надежности и высоким эксплуатационным характеристикам.
