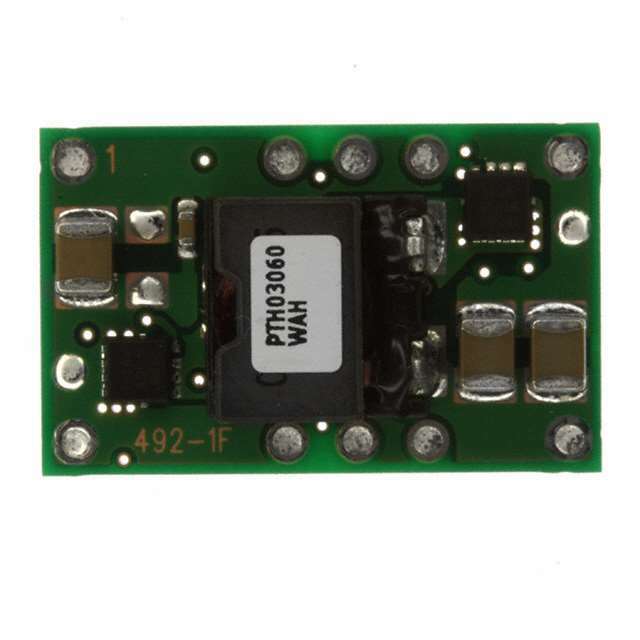

PTH03060YAS

PTH03060YAS от Texas Instruments

Общее описание

PTH03060YAS — компактный и эффективный DC-DC преобразователь с одним выходом, выпускаемый компанией Texas Instruments. Это не изолированный модуль Point of Load (PoL), предназначенный для использования в коммерческих применениях информационно-технического оборудования (ITE). Он может стабильно работать в широком диапазоне входных напряжений и обеспечивать стабильное выходное напряжение.

Преимущества

• Компактные размеры: Идеально подходит для тесных пространств.
• Высокая эффективность: До 86%, что снижает потери энергии и тепловыделение.
• Широкий диапазон выходных напряжений: Регулируется в пределах от 0.55В до 1.8В.
• Надежная работа: Встроенные функции защиты, такие как защита от перенапряжения (OCP) и защита от низкого входного напряжения (UVLO).

Недостатки

• Устаревшая модель: Компонент снят с производства, что может создать трудности с поставками.
• Ограниченный диапазон входного напряжения: От 2.95В до 3.65В.

Типовое использование

• Информационно-техническое оборудование (ITE): Подходит для коммерческих приложений, таких как серверы, коммутаторы и коммуникационное оборудование.
• Встроенные системы: Используется в различных встроенных решениях, где компактность и высокая эффективность являются ключевыми требованиями.

Рекомендации по применению

• Монтаж: Поверхностный монтаж обеспечивает удобство интеграции в платы с высокой компонентной плотностью.
• Температурный режим: Рабочий диапазон температур от -40°C до 85°C позволяет использовать модуль в широком диапазоне условий эксплуатации.
• Дополнительные компоненты: Для оптимальной работы рекомендуется использовать конденсаторы на входе и выходе.

Основные технические характеристики

• Тип: Неизолированный PoL модуль
• Входное напряжение (Min): 2.95В
• Входное напряжение (Max): 3.65В
• Выходное напряжение: 0.55 ~ 1.8В
• Максимальный выходной ток: 10А
• Функции: Включение/выключение дистанционно, защита от перенапряжений, UVLO
• Эффективность: До 86%
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 10-SMD модуль
• Размеры: 25.3 мм x 15.8 мм x 9.6 мм

Возможные аналоги

• OKI-78SR-5/1.5-W36-C от Murata Power Solutions: Схожий DC-DC преобразователь, подходящий для аналогичных приложений.
• LMZ14203H от Texas Instruments: Также PoL модуль, с похожей функциональностью и характеристиками.

PTH03060YAS — отличный выбор для тех, кто ищет надежный и компактный DC-DC преобразователь для коммерческих приложений, несмотря на то, что он уже снят с производства.
