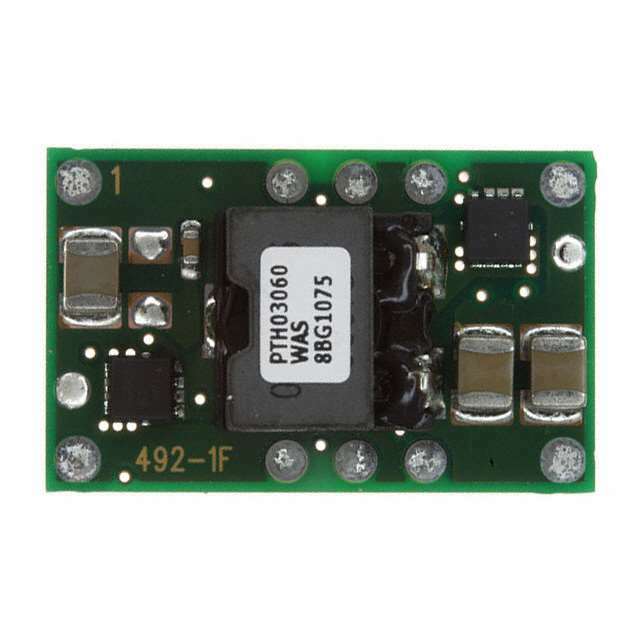

PTH03060WAS от Texas Instruments

Общее описание

PTH03060WAS - это DC-DC преобразователь, не изолированный модуль для точки нагрузки (PoL), производства Texas Instruments. Устройство обладает высоким КПД до 93% и предназначено для преобразования входного напряжения в диапазоне от 2,95 В до 3,65 В в выходное напряжение от 0,8 В до 2,5 В. Максимальный выходной ток составляет 10 А, что делает этот преобразователь идеальным выбором для широкого спектра приложений в области информационных и телекоммуникационных технологий.

Преимущества

• Высокий КПД до 93%
• Надежность: включает механизмы защиты от перегрузки по току (OCP), перегрева (OTP) и несанкционированного пониженного напряжения (UVLO)
• Компактные размеры: 25,3 мм x 15,8 мм x 9,6 мм, что упрощает интеграцию в схемы с ограниченным пространством
• Гибкость настройки: выходное напряжение регулируется в диапазоне от 0,8 В до 2,5 В
• Удобство монтажа: монтаж на поверхность (SMD) для автоматизированного производства

Недостатки

• Ограниченный входной диапазон напряжений: 2,95 В - 3,65 В, что может не подходить для всех приложений
• Отсутствие изоляции: не подходит для приложений, требующих гальванической развязки

Типовое использование

• Системы на базе микропроцессоров и микроконтроллеров
• Встроенные системы и плата электроники
• Серверы и рабочие станции
• Сетевые устройства и телекоммуникационные системы

Рекомендации по применению

• Обеспечьте надлежащую теплоотдачу, чтобы избежать перегрева модуля
• Убедитесь, что входное напряжение находится в допустимых пределах (2,95 В - 3,65 В)
• Используйте дополнительные фильтры для снижения уровня электромагнитных помех (при необходимости)

Основные технические характеристики

• Входное напряжение: 2,95 В - 3,65 В
• Выходное напряжение: 0,8 В - 2,5 В (регулируемое)
• Максимальный выходной ток: 10 А
• КПД: до 93%
• Рабочая температура: -40°C до 85°C
• Защита: OCP, OTP, UVLO
• Монтаж: Поверхностный монтаж (SMD)
• Размеры: 25,3 мм х 15,8 мм х 9,6 мм

Возможные аналоги

• Murata NXD40-48S3V3-ET
• CUI Inc. PDS1-S5-D15-S
• RECOM RPMH-0.5

PTH03060WAS от Texas Instruments предоставляет надежное и высокоэффективное решение для управления питанием в различных высокопроизводительных электронных устройствах.
