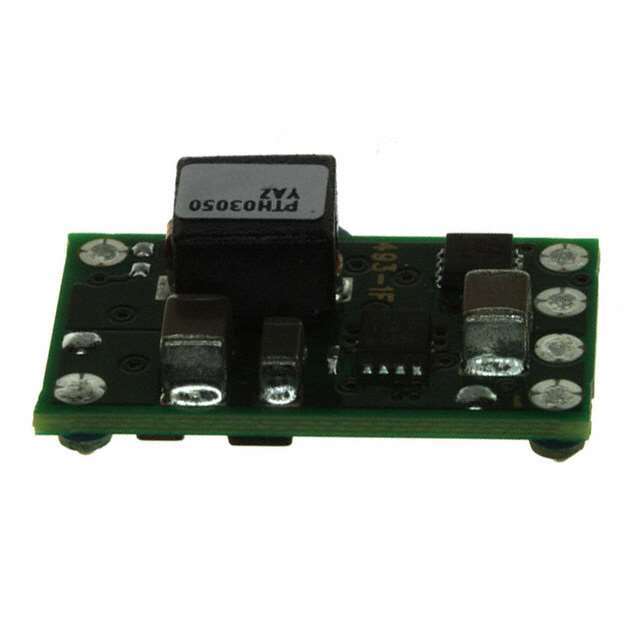

Конвертер PTH03050YAZT от Texas Instruments

Общее описание

PTH03050YAZT от Texas Instruments является высокоэффективным, необитаемым модулем понижающего (DC-DC) преобразователя типа "точка-на-грузе" (Point-of-Load, PoL) для использования во входных системах питания с низким напряжением. Этот модуль предназначен для работы с диапазоном входного напряжения от 2.95 В до 3.65 В и может обеспечивать регулируемое выходное напряжение в диапазоне от 0.55 В до 1.8 В с максимальным выходным током 6А.

Преимущества

• Высокая эффективность: До 88%, что позволяет снизить тепловые потери.
• Компактный размер: Позволяет экономить место на печатной плате.
• Широкий диапазон выходного напряжения: Регулируемость выходного напряжения от 0.55 В до 1.8 В.
• Надежность: Встроенная защита от перегрузки по току и защита от пониженного напряжения.

Недостатки

• Устаревший статус: Компонент имеет статус "устаревший" и может быть сложно найти его в продаже.
• Ограниченный диапазон входного напряжения: От 2.95 В до 3.65 В, что может не подходить для всех приложений.

Типовое использование

• Применение в информационных и телекоммуникационных системах.
• Встроенные системы (Embedded Systems).
• Промышленные контроллеры.
• Платы расширения для серверов и коммутаторов.

Рекомендации по применению

• Используйте модуль для точного питания чувствительных логических схем.
• Убедитесь в наличии хорошей системы охлаждения, чтобы избежать перегрева при максимальных нагрузках.
• Проверяйте совместимость с остальными компонентами вашей системы перед использованием.

Основные технические характеристики

• Тип: Необитаемый PoL модуль.
• Количество выходов: 1
• Входное напряжение: от 2.95 В до 3.65 В
• Выходное напряжение: от 0.55 В до 1.8 В
• Выходной ток: Максимум 6А
• Эффективность: До 88%
• Рабочая температура: от -40°C до 85°C
• Монтаж: Поверхностный монтаж (SMT)
• Размер: 22.1 мм (Д) x 12.7 мм (Ш) x 9.1 мм (В)

Возможные аналоги

• PTH03050WAZT от Texas Instruments (аналогичный по характеристикам, но с другим диапазоном входного напряжения).
• PTN04050C от Texas Instruments (обладает схожими характеристиками, но может отличаться по размерам и некоторым параметрам).

Тщательно проверяйте технические характеристики и совместимость компонентов в вашей системе для оптимальной работы и надежности вашего устройства.
