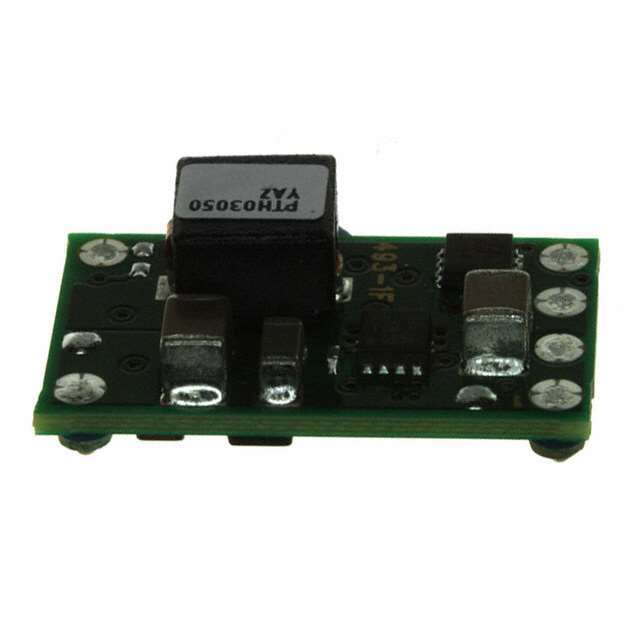

PTH03050YAZ

PTH03050YAZ от Texas Instruments

Общее описание

PTH03050YAZ - это высокоэффективный нелинейный понижающий преобразователь. Этот модуль DC-DC преобразователя от Texas Instruments предназначен для использования в системах с требованием к постоянному напряжению на выходе с широким диапазоном входного напряжения. Модель интегрирует множество функций управления питанием, предоставляя стабилизированное напряжение на выходе для различных электронных устройств.

Преимущества

• Высокая эффективность: обеспечивает до 88% эффективности, что уменьшает тепловыделение и улучшает устойчивость системы.
• Компактный размер: модуль выполнен в компактном корпусе 6-SMD, что позволяет легко интегрировать его в различные системы.
• Широкий диапазон входного напряжения: работает при входных напряжениях от 2.95V до 3.65V, что подходит для большинства промышленных и коммерческих применений.
• Гибкость в настройке выходного напряжения: поддержка выходного напряжения в диапазоне от 0.55V до 1.8V с максимальным током 6A.
• Защита от перенапряжений и пониженного напряжения: включает функции UVLO (Undervoltage Lockout) и OCP (Overcurrent Protection).
• Легкость в управлении: поддержка функции дистанционного включения/выключения (Remote On/Off).

Недостатки

• Ограниченный входной диапазон: входное напряжение ограничено диапазоном 2.95V - 3.65V, что может быть недостаточным для некоторых приложений.
• Ограниченная мощность: выходной ток ограничен до 6A, что может не подойти для мощных систем.

Типовое использование

• Регулирование напряжения в промышленных системах управления.
• Понижающее преобразование напряжения в телекоммуникационных и компьютерных устройствах.
• Питание микропроцессоров и других цифровых систем.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 2.95V - 3.65V для корректной работы.
• Используйте в приложениях, где требуется высокоэффективное преобразование напряжения с минимальными потерями.
• Обеспечьте достаточное теплоотводное пространство вокруг модуля для предотвращения перегрева.

Основные технические характеристики

• Тип: Нелинейный модуль PoL
• Количество выходов: 1
• Входное напряжение (мин): 2.95V
• Входное напряжение (макс): 3.65V
• Выходное напряжение 1: 0.55 ~ 1.8V
• Макс. выходной ток: 6A
• Эффективность: 88%
• Рабочая температура: -40°C ~ 85°C
• Корпус: 6-SMD модуль
• Размеры: 0.87" Д x 0.50" Ш x 0.36" В (22.1mm x 12.7mm x 9.1mm)

Возможные аналоги

• PTH03000YAZ от Texas Instruments
• PTH03060WAZ от Texas Instruments
• LTM4622EY от Analog Devices

PTH03050YAZ от Texas Instruments представляет собой надежное и эффективное решение для конвертации напряжений в коммерческих и промышленных приложениях, предоставляющее широкий диапазон выходных напряжений и высокую устойчивость к различным условиям эксплуатации.
