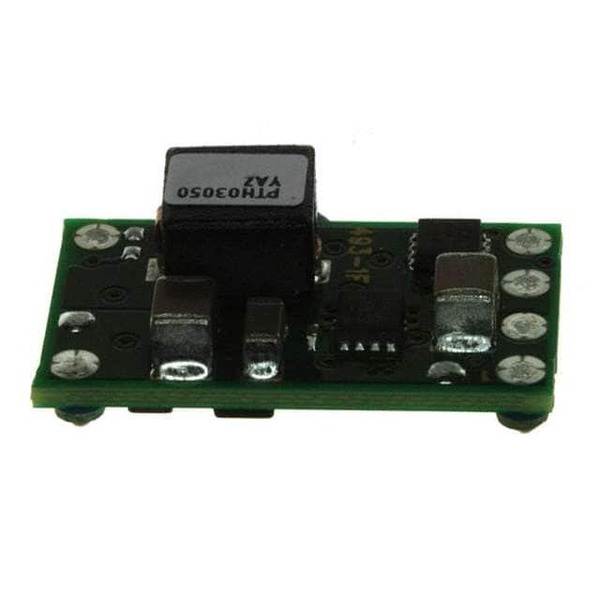

PTH03050YAST

PTH03050YAST Texas Instruments

Общее описание

PTH03050YAST от Texas Instruments – это высокоэффективный модуль питания для шины, предназначенный для применений с высокой плотностью мощности, например, в памяти DDR/QDR. Этот неиндукционный модуль DC/DC преобразователя обеспечивает выходной ток до 6А при входном напряжении 3,3В, что делает его идеальным выбором для требований современных систем памяти и других подобных приложений.

Преимущества

• Высокая эффективность: КПД преобразователя достигает 95%, что снижает энергозатраты и тепловыделение.
• Компактные размеры: Идеально подходит для систем с ограниченным пространством.
• Простота интеграции: Используется минимум внешних компонентов.
• Гибкость настройки: Выходное напряжение настраивается в диапазоне от 0,55 В до 1,8 В, что позволяет адаптировать его для различного оборудования.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что делает его применимым в различных условиях эксплуатации.

Недостатки

• Ограниченное входное напряжение: Модуль рассчитан на работу при входном напряжении от 2,95 В до 3,65 В, что может не подходить для всех применений.
• Требует эффективного охлаждения: При максимальных нагрузках необходимо учитывать тепловыделение.

Типовое использование

• Системы памяти DDR и QDR: Обеспечение стабильного питания для быстродействующих систем памяти.
• Цифровые сигнальные процессоры (DSP): Поддержка требовательных к питанию процессоров.
• Сетевое оборудование: Использование в маршрутизаторах, коммутаторах и других устройствах, требующих высокой плотности мощности.

Рекомендации по применению

• Обеспечьте адекватное охлаждение: Для оптимальной работы и предотвращения перегрева.
• Правильная настройка выходного напряжения: Используйте внешние резисторы для настройки выходного напряжения в соответствии с требованиями вашей системы.
• Соблюдайте рекомендации по монтажу: Следуйте руководству по монтажу для обеспечения надежной работы и длительного срока службы.

Основные технические характеристики

• Входное напряжение: 2,95В - 3,65В
• Выходное напряжение: 0,55В - 1,8В (настраиваемое)
• Максимальный выходной ток: 6А
• Эффективность: До 95%
• Диапазон температур: -40°C до +85°C
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• PTH03040Y: Похожий модуль с меньшей выходной силой тока (4А).
• PTN78020W: Полностью интегрированный модуль с расширенным диапазоном входного напряжения.

Примечание: Перед использованием PTH03050YAST убедитесь, что выбранный аналог соответствует всем требованиям вашей конкретной схемы.
